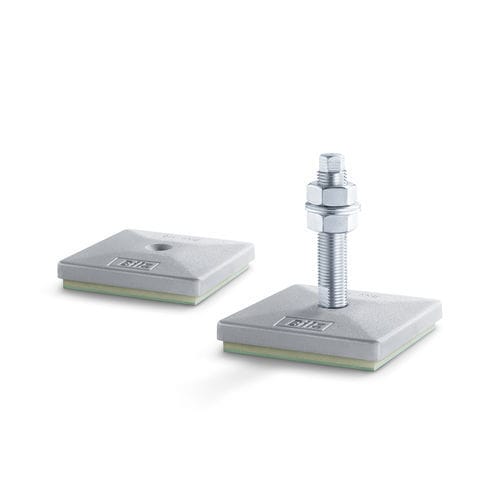

Квадратный выравнивающий элемент с компенсацией угловых различий с помощью подвижного выравнивающего болта.
ОБЩЕЕ ОПИСАНИЕ ПРОДУКТА
Применение
Проверенный и высокоэффективный пластинчатый элемент, предпочтительно для легких и среднетяжелых машин с соответствующими фиксирующими отверстиями или резьбой в основании машины.
Элемент BNVS используется там, где требуется жесткое соединение между элементом и машиной.
Подвижный выравнивающий болт может компенсировать любые неровности пола или угловые различия до ± 3°.
ТЕХНИЧЕСКИЕ ДАННЫЕ И ВАРИАНТЫ ИСПОЛНЕНИЯ
Примечание
Указанная максимальная нагрузка складывается из статической и динамической нагрузки машины. Наилучший эффект изоляции достигается примерно при 80-90 % от указанной максимальной нагрузки.
Тип используемых изоляционных прокладок указан в описании типа, например, BNV 80/4 оснащен B4, BNVS 115/0 - B0 и т.д.
Допустимый диапазон температур: от -20 °C до +80 °C
Свойства изоляционных прокладок
B4:
Среднежесткая прокладка с хорошей вибро- и шумоизоляцией конструкции.
Универсальное применение
B0:
Непрофильная изоляционная прокладка с очень высокой консистенцией выравнивания, например, для токарных станков, обрабатывающих центров и т.д.
B30W:
Мягкая подкладка для очень хорошего изоляционного эффекта, например, для шлифовальных станков, испытательного оборудования, измерительных машин и т.д.
Цвет
RAL 7037, пыльно-серый
---
