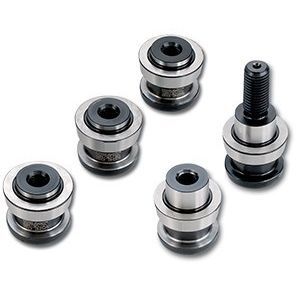

Резьбовая кнопка System 40

цилиндрическаякруглая

Зажимные ручки UNILOCK могут крепиться к приспособлениям или непосредственно к заготовкам. Наши стандартные ручки могут устанавливаться в глухое отверстие снизу или подтягиваться сверху. Стандартные зажимные ручки допускают следующее: Вариант 1 - Проходной болт - болт вставляется мимо зажимной ручки и ввинчивается в заготовку или приспособление. Вариант 2 - установочный винт - установочный винт зажимается между ручкой и заготовкой или приспособлением. (Примечание: Этот вариант не рекомендуется для ручек типа "B", так как в этом случае отсутствует контроль времени) Вариант 3 - фиксация сверху - болт проходит через заготовку или приспособление и притягивает ручку в нужное положение. Стандартные зажимные ручки имеют метрическую позиционирующую бобышку Ø 25 мм, отшлифованную под посадку h6. Высота этой бобышки составляет 5 мм. Общие размеры зажимной ручки составляют Ø 40 на 40 мм в высоту. Ручка SBA отшлифована под центральную шлифованную конусность патрона. Эта посадка определяет местоположение центральной линии. Это расположение будет повторяться с точностью +/- .0002". Ориентация ручки SBAРучка SBB отшлифована как алмазный штифт и ориентирует вашу работу относительно центральной линии ручки SBA. Ориентация ручки SBAРучка SBC отшлифована с занижением размера. Она опускает нижнюю часть заготовки или приспособления на верхнюю часть патрона Unilock.
