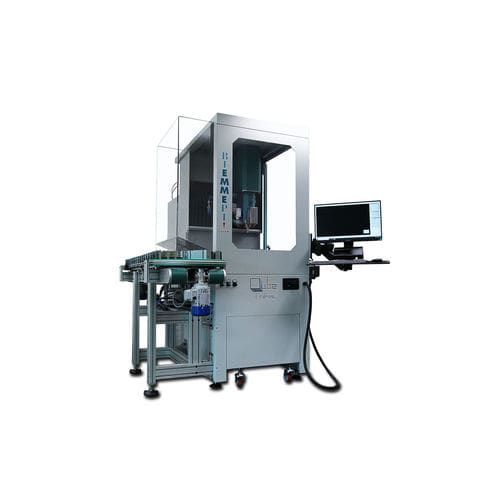

Обрабатывающий центр ЧПУ 5 осей QUBE FRAMES

вертикальный20 инструментовкомпактный

FRAMES - это высокопроизводительный 5-осевой центр серии QUBE, предназначенный для обработки рам из ацетата и легких сплавов. Как и все остальные станки семейства QUBE, он также унаследовал его отличительную особенность: каждая ось имеет ход 300 мм, что позволяет сформировать рабочую зону, равную кубу со стороной 300 мм. QUBE FRAMES был разработан с целью создания 5-осевого обрабатывающего центра для производства рам, который был бы компактным и простым в оснащении, но в то же время быстрым, чтобы обеспечить сокращение времени обработки. Обрабатывающий центр оснащен автоматической сменой инструмента и кроваткой на 20 инструментов. Вертикальный шпиндель с жидкостным охлаждением имеет мощность 2,6 кВт (S1) и максимальную скорость вращения 45 000 об/мин. Держатель инструмента - тип HSK 25, а цанга - тип ER 16. Максимальная скорость линейных осей составляет 50 000 мм/мин, а максимальная скорость поворотных осей - 30 000 градусов/мин. QUBE FRAMES оснащен автоматической системой загрузки/выгрузки заготовок. Ящик для заготовок оснащен ленточным конвейером с одной зоной остановки и может вмещать не более 200 заготовок. Обработочный чантер оснащен революционной системой позиционирования заготовок, с помощью которой можно выполнять различные модели передней части рамы, не перепрограммируя циклы загрузки и перемещения заготовок и не производя никаких механических настроек, так как самоцентрирующиеся тиски автоматически управляют позиционированием внутренней и внешней обработки. Еще одна особенность QUBE FRAMES позволяет формировать нос непосредственно на борту. Загрузочный рычаг также оснащен поворотной цангой, которая позволяет наклонять заготовку во время обработки, чтобы можно было обрабатывать обе передние стороны рамы.
