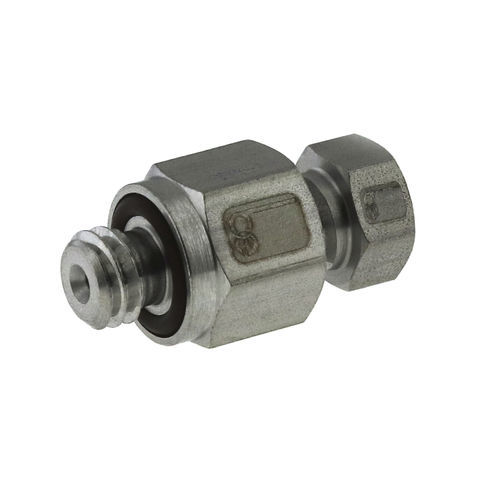

Миниатюрный компрессионный фитинг с внешней резьбой 10-32 для жестких пластиковых или металлических трубок с наружным диаметром 1/16″. Он имеет шестигранный корпус 5/16". Модель со сквозным отверстием 0,067" предназначена для пропускания трубки или термопары диаметром 1/16" через весь фитинг.
Максимальное давление: Конфигурации со сквозным отверстием 0,067" рассчитаны на давление до 1 000 фунтов на кв. дюйм из никелированной латуни и до 3 000 фунтов на кв. дюйм из нержавеющей стали при использовании с металлическими трубками высокого давления. Конфигурация со сквозным отверстием 0,032" рассчитана на давление до 8000 фунтов на кв. дюйм при использовании трубок высокого давления. При использовании жестких пластиковых трубок давление разрыва трубки обычно является ограничивающим фактором.
Характеристики
Компрессионные фитинги Beswick позволяют работать при высоких давлениях и температурах, сохраняя при этом небольшие габариты.
Феррулы Beswick обеспечивают герметичное соединение трубок, а уплотнительное кольцо обеспечивает надежное торцевое уплотнение фитингов с наружной резьбой.
Легко устанавливаются без специальных инструментов.
Примечание: конфигурации "-ENP" поставляются с корпусом и винтом из латуни с покрытием из никеля. Феррулы поставляются из латуни.
---
