Адаптер вала 4-970-KSB

из сталииз алюминияиз пластика

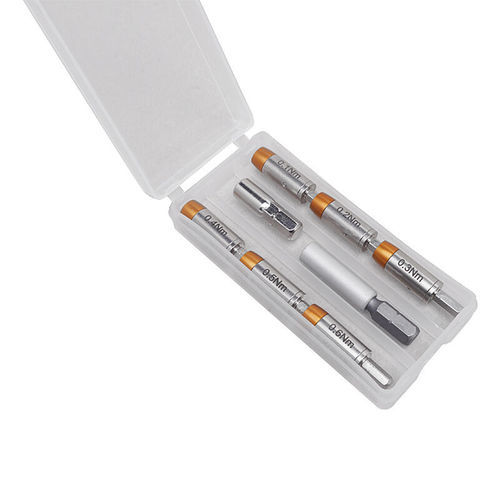

Компактный набор предустановленных динамометрических адаптеров для бит 4 мм (C4), покрывающий малые значения момента от 0,1 до 0,6 Нм, комплектуется двумя адаптерами для бит и пластиковой коробкой quadro. Адаптеры издают щелчок при достижении заданного момента и предназначены преимущественно для ручной работы; использование с электроинструментом ограничено низкой частотой вращения (макс. 100 об/мин), чтобы избежать повторных щелчков.

Комплектация

• 4-971 адаптер крутящего момента 0,1 Нм для бит 4 мм
• 4-972 адаптер крутящего момента 0,2 Нм для бит 4 мм
• 4-973 адаптер крутящего момента 0,3 Нм для бит 4 мм
• 4-974 адаптер крутящего момента 0,4 Нм для бит 4 мм
• 4-975 адаптер крутящего момента 0,5 Нм для бит 4 мм
• 4-976 адаптер крутящего момента 0,6 Нм для бит 4 мм
• 4-564 адаптер для бит 1/4" → 4 мм, длина 42,5 мм
• 4-566 адаптер для бит 1/4" → 4 мм, длина 25 мм

Область применения
Преобразует бит 4 мм C4 и держатель в прецизионный инструмент для контроля момента. Подходит там, где требуются точные малые установки момента (электроника, системы быстрой смены, роботизированные станции, аэрокосмическая отрасль, медицинские устройства, верстачные работы). Адаптер предотвращает перетягивание; при отворачивании винта не происходит разблокировки момента (заблокированный корпусный вал).

Техническое описание
Адаптеры протестированы в соответствии с DIN EN ISO 6789 (ручные инструменты для закручивания с контролем момента) и гарантируют точность ±10% как минимум на 20 000 щелчков. Механизм использует полый корпусный вал, демпфирующий цилиндр и подвижную трещотку: когда приложенный момент превышает предустановленный, корпусный вал становится неактивным, и щелчок сигнализирует о достижении предела момента. Момент следует регулярно проверять динамометром.

Общая информация
Динамометрические адаптеры часто используются как компактное решение для точного контроля момента во многих отраслях и на рабочих местах.

Характеристики / технические спецификации

• Модель / серия: KSB (обозначение набора: 4-970-KSB)
• Предустановленные ступени момента в наборе: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 Нм
• Допуск: ±10% (заводской сертификат по запросу)
• Диаметр адаптера: Ø 8 мм
• Длина адаптера (без хвостовика): 22 мм
• Хвостовик: 1/4" шестигранник
• Магнитный держатель бит: 4,0 мм
• Включенные адаптеры для бит: 1/4" → 4 мм (длины 42,5 мм и 25 мм)
• Держатели в наборе: алюминиевый держатель для 1 бита и хромированный стальной держатель для 1 бита
• Материал: легированная сталь, HRC 43–48
• Упаковка: пластиковая коробка quadro, размеры 91 x 43 x 15 мм
• Вес (набор): 70 г
• Стандарт испытаний: DIN EN ISO 6789
• Рекомендуемая макс. скорость при использовании с электроинструментом: 100 об/мин (использовать с минимальным повторением щелчков)
