Механический ограничитель момента 4-970-G

с трениемс функцией включения сцепленияиз стали

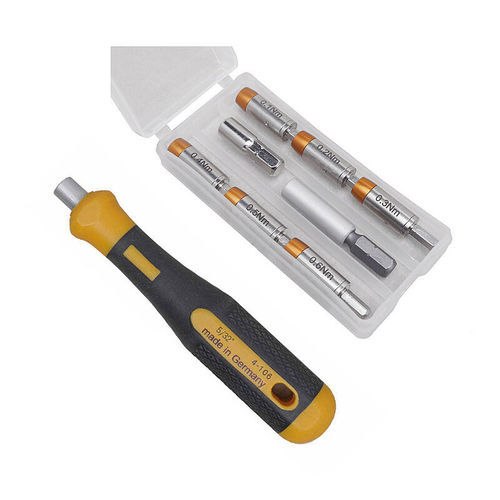

Набор динамометрических адаптеров из 9 шт. (4-970-G) предоставляет адаптеры с предустановленным моментом от 0,1 до 0,6 Нм для бит 4 мм, обеспечивая точный контроль момента при ручной сборке и при работе с низкооборотными электроинструментами. Набор включает адаптеры, переходники для бит и держатели, упакованные в пластиковую квадро-коробку для безопасного хранения и транспортировки.

Основные характеристики

• Предустановленные значения момента, содержание: см. перечень деталей. Допуск ±10% (заводской сертификат по запросу)
• Диаметр корпуса адаптера Ø 8 мм, длина 22 мм (без хвостовика)
• Шестигранный хвостовик 1/4 дюйма — при использовании с электроинструментом ограничить скорость до 100 об/мин
• Магнитный держатель бит 4,0 мм
• Материал: легированная сталь, твердость HRC 43–48
• Включает 2 переходника с 1/4" на 4 мм в пластиковой квадро-коробке
• 1 алюминиевый держатель бит, 1 хромированный стальной держатель бит
• Упаковано в пластиковую квадро-коробку (91 x 43 x 15 мм)
• Вес (набор): 108 г

Содержимое

• 4-971 адаптер момента 0,1 Нм для бит 4 мм
• 4-972 адаптер момента 0,2 Нм для бит 4 мм
• 4-973 адаптер момента 0,3 Нм для бит 4 мм
• 4-974 адаптер момента 0,4 Нм для бит 4 мм
• 4-975 адаптер момента 0,5 Нм для бит 4 мм
• 4-976 адаптер момента 0,6 Нм для бит 4 мм
• 4-564 переходник для бит 1/4" → 4 мм, длина 42,5 мм
• 4-566 переходник для бит 1/4" → 4 мм, длина 25 мм

Область применения
Преобразуйте 4 мм C4 бит и держатель в точный инструмент для затяжки с контролем момента. Адаптеры предназначены для случаев, когда требуются малые предустановленные значения момента (электроника, системы быстрого обмена, роботизированные станции, авиационная и космическая техника, медицина, слесарные работы). Щелчок сигнализирует о достижении заданного момента и предотвращает перетяжку. При отворачивании не происходит разблокировки момента (в результате при отворачивании момент примерно на 30% выше). В первую очередь предназначены для ручной работы; при использовании с электроинструментом рекомендуется ограничить скорость до 100 об/мин и избегать частого повторения щелчка.

Техническое описание
Адаптеры протестированы в соответствии с DIN EN ISO 6789 (ручные инструменты для закручивания с моментом) и имеют допуск ±10% при не менее чем 20 000 щелчков. Пользователь должен периодически проверять значения момента с помощью динамометра. Принцип работы: момент ограничивается блокировкой храповой передачи в втулке. Запатентованная система состоит из полого осевого вала и демпфирующего цилиндра; осевой вал приводит в движение подвижный храповик, а демпфирующий цилиндр со шлицем позволяет упорной втулке скользить по осевому валу. Когда приложенный момент превышает предустановленное значение, осевой вал становится неактивным, что предотвращает дальнейшее увеличение натяжения и поддерживает предустановленный момент.
