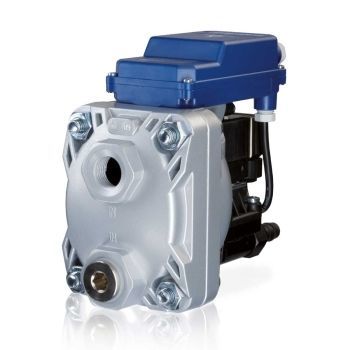

Очиститель для конденсата BEKOMAT® 13

автоматическийэлектронныйбез потерь

Обзор продукта
Конденсатоотводчик BEKOMAT® 13, 13 CO, 13 CO PN50 подстраивает частоту слива под объём конденсата и удаляет конденсат без заметной потери сжатого воздуха. Емкостный датчик контролирует уровень в мембране; при достижении заданного уровня блок управления открывает соленоидный клапан, производится вентиляция и слив конденсата в расположенный ниже масло‑водоотделитель.

Конструкция и варианты
Стандартные исполнения имеют коррозионно‑устойчивый алюминиевый корпус с серебристым покрытием. Модели CO — с пескоструйной обработкой и твёрдым покрытием для работы с безмасляными или агрессивными конденсатами. Доступны разные варианты давления (PN) и питающих напряжений.

Меры / рекомендации по безопасности

• Не превышать максимальное рабочее давление (см. табличку).
• Проводить сервисные работы только при отсутствии давления в системе.
• Использовать только монтажные материалы, выдерживающие рабочее давление.
• Подающую линию надёжно зафиксировать; к выпускной линии подключать короткий фиксированный напорный шланг к напорной трубе.
• Обеспечить защиту персонала и оборудования от попадающего конденсата или вытекающего сжатого воздуха при сливе.

Принцип работы и преимущества
BEKOMAT® 13 использует емкостную сенсорику вместо механического поплавка, что снижает требования к обслуживанию. Быстрое переключение соленоидного клапана предотвращает измеримые потери сжатого воздуха, повышает энергоэффективность и снижает эксплуатационные расходы при надёжном удалении конденсата.

Технические данные (кратко)
Модели: BEKOMAT® 13 | 13 CO | 13 CO PN50
Макс. производительность компрессора: 35 m3/min
Макс. производительность холодильного осушителя: 70 m3/min
Макс. производительность фильтра: 350 m3/min
Рабочее давление: 0,8 … 16 bar(g) (стандарт); PN‑варианты до 25 / 40 / 50 bar(g)
Корпус: алюминий (стандарт); алюминий с твёрдым покрытием (CO)
Температура окружающей среды: +1 °C … +60 °C
Масса (пустой): ≈ 2,0 kg (в зависимости от варианта)
Вход конденсата: 2 x G½ (внутри) [опция: резьба NPT]
Выход конденсата: 1 x G½ (снаружи) или 1 x G⅜ (внутри) в зависимости от варианта; штуцер для шланга Ø 13 mm (внутр.)
Напряжение питания: 230 / 200 / 115 / 100 / 24 VAC ±10%, 50–60 Hz; 24 VDC ±10%
Потребляемая мощность: P < 8,0 VA (W)
Степень защиты: IP65
Рекомендуемое сечение провода: 3 x 0.75 … 1.5 mm2 (AWG 16 … 18)
Рекомендуемый предохранитель: 1 A плавкий времязадерживающий (AC и DC по спецификации)
Нагрузка контакта аварии: макс. AC 250 V, DC 30 V / 1 A; мин. DC 5 V / 10 mA
Тип конденсата: пригоден для масляного конденсата; модели CO — для безмасляного или агрессивного конденсата

Характеристики / технические спецификации

• Коммерческое обозначение: BEKOMAT® 13 (варианты: 13 CO, 13 CO PN50).
• Принцип управления: емкостный датчик и мембрана с пилотным/соленоидным клапаном.
• При сливе отсутствуют измеримые потери сжатого воздуха.
• Возможна интеграция с масляно‑водоотделителями (Owamat) в магистрали.
• Различные опции давления и напряжения для разных установок.
• Степень защиты IP65; низкое энергопотребление < 8 VA.
