Осушитель сжатого воздуха адсорбцией DRYBERG® AD1000 CT

адсорбцией без теплотыдвухуровневыйбольшая производительность

Информация о продукте
Безнагревный, безмасляный двухбашенный адсорбционный осушитель DRYBERG® AD1000 CT, предназначенный для промышленных систем сжатого воздуха, требующих низкого давления точка росы и крайне низкого остаточного содержания масла.

Обзор
Компактная, экономящая место конструкция, обеспечивающая установку в ограниченных планировках при сохранении высокой пропускной способности. DRYBERG® AD1000 CT эффективно перерабатывает большие объёмы воздуха и подходит для объектов, где требуется сухой безмасляный сжатый воздух при ограниченном пространстве.

Технические данные
Ёмкость* [m3/m]: 16,6
Производительность* [m3/h]: 1000
Подключение [inch]: 2"
Габариты (AxBxCxD) [mm]: 2198 x 1173 x 2053 x 900
Вес [kg]: 1299
Мин. рабочее давление [bar g]: 4
Макс. рабочее давление [bar g]: 16
Питание: 230 V / 50-60 Hz AC
Остаточное содержание масла при 20 °C [mg/m³]: 0,003
Давление точка росы [°C]: -40

Рабочее давление (bar g) vs Температура на входе (°C)
Рабочее давление (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Температура на входе 35 °C: 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Температура на входе 40 °C: 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Температура на входе 45 °C: 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Температура на входе >45 °C: 0 0 0 0 0 0 0 0 0 0 0 0 0

Функции и преимущества

• Адсорбционная сушка без нагрева и без масла для получения высокочистой сжатой воздуха в чувствительных применениях.
• Опциональная интегрированная колонна с активированным углём для удаления паров масла и летучих органических соединений (VOC).
• Компактный корпус для гибкой интеграции в производственные планировки.
• Интуитивное управление и наглядные индикаторы для упрощённой эксплуатации, мониторинга и обслуживания.
• Промышленное исполнение и долговечные компоненты для непрерывной работы.
• Оптимизированный воздушный поток и энергопотребление для снижения эксплуатационных затрат.
• Обеспечивает очень низкое остаточное содержание масла и проектный точка росы -40 °C для требовательных применений.

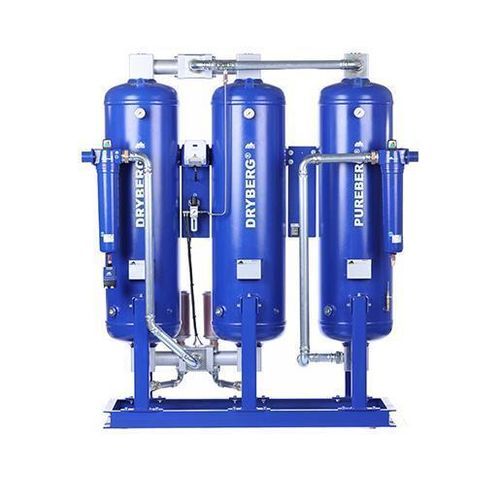

Комплектация / примечательные элементы (на рисунке)

• Манометры
• Колонна с активированным углём (интегрированная конфигурация)
• Индикатор масла

Примечания
Значения производительности, отмеченные *, рассчитаны при 1 bar (abs.) и 20 °C, при рабочем давлении 7 bar g и температуре входящего воздуха 35 °C (насыщенное состояние).

Технические характеристики

• Модель: DRYBERG® AD1000 CT
• Номинальная производительность: 1000 m3/h (16,6 m3/m) *
• Размер подключения: 2"
• Габариты (AxBxCxD): 2198 x 1173 x 2053 x 900 mm
• Вес: 1299 kg
• Диапазон рабочего давления: 4 – 16 bar g
• Питание: 230 V / 50-60 Hz AC
• Остаточное содержание масла (при 20 °C): 0,003 mg/m³
• Давление точка росы (DTP): -40 °C
• Тип осушителя: Двухбашенный адсорбционный осушитель без нагрева с опцией фильтрации активированным углём
• Типичные области применения: промышленные системы сжатого воздуха, требующие безмасляного воздуха с низким точкой росы
