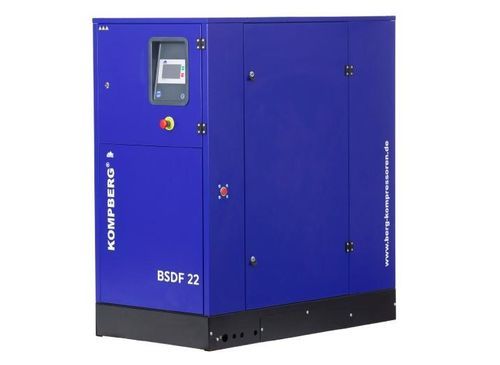

Винтовой компрессор KOMPBERG® BSDF22

воздушныйс электродвигателемпромышленный

Обзор продукта
Винтовой компрессор KOMPBERG® BSDF22 — винтовой компрессор с прямым приводом, 22 кВт, для промышленных систем сжатого воздуха. Опционально доступен BERG Master Controller (RC / RC-S) для управления группой, дублирования панели оператора на ПК/мобильном устройстве и дистанционного мониторинга.

BERG Master Controller (RC / RC-S) — основные функции

• Управление системой пуска/остановки компрессоров в единой сети сжатого воздуха
• Мониторинг и поддержание корректного давления в системе
• Оптимальное распределение нагрузки между отдельными компрессорами
• Возможность выбора ведущего компрессора
• Настройка порогов пуска/остановки по давлению и ввод параметров регулирования
• Сбор и обработка информации от контролируемой системы и сигнализация (RC-S)
• Удалённый мониторинг состояния через веб-интерфейс и Modbus TCP (опционально Modbus RTU по RS485) (RC-S)

Режимы управления группой
Управление группой компрессоров возможно в режиме Последовательности (Sequence) или Каскаде (Cascade). Режим последовательности рекомендуется для компрессоров сопоставимого размера для выравнивания времени работы. Каскадный режим предназначен для машин разного размера, когда одна единица работает постоянно, а другие включаются в периоды пикового спроса.

Наличие
Срок поставки: примерно 6–7 недель.

Технические данные (фрагмент)
Винтовой компрессор: BSDF 22
Рабочее избыточное давление [бар] — варианты: 7,5 / 10 / 13
Производительность [м3/мин] при 7,5 бар: 0,9 – 3,7
Производительность [м3/мин] при 10 бар: 0,9 – 3,1
Габариты (ДxШxВ) [мм]: 720 x 1300 x 1460
Подключение сжатого воздуха: G 3/4
Масса: 520 кг (техническая таблица); 570 кг (заявлено в метаданных)
Диапазон температур окружающей среды [°C]: +5 до +40
Потребность в охлаждающем воздухе [м³/ч]: 3500
Температура выходящего сжатого воздуха: примерно на 10 °C выше температуры окружающей среды
Уровень звука L [дБ(A)]: 70
Тип привода: прямой привод (1:1)
Номинальная мощность двигателя [кВт]: 22
Класс энергоэффективности двигателя: IE3
Степень защиты двигателя: IP 55
Напряжение питания [В]: 400/3/50
Рекомендуемое сечение питающего кабеля [мм²]: 3x16 + PE
Защитный предохранитель [А]: 63

Включенная / сопутствующая документация

• Technical Data Screw Compressor KOMPBERG® BSDF22 (технический лист)
• Spare parts and maintenance kit for KOMPBERG® BSDF22 (перечень запасных частей и комплект для обслуживания)
• Screw compressors operation and maintenance manual (руководство по эксплуатации и обслуживанию серии KOMPBERG)
• 22 kW technical data (BSDF technical PDF)

Характеристики / технические спецификации

• Модель: KOMPBERG® BSDF22
• Номинальная мощность двигателя: 22 кВт
• Класс энергоэффективности двигателя: IE3
• Напряжение / фазы / частота: 400 В / 3 / 50 Гц
• Привод: прямой привод
• Диапазон рабочей температуры: +5 °C до +40 °C
• Потребность в охлаждающем воздухе: 3500 м³/ч
• Температура на выходе (сжатый воздух): примерно на +10 °C выше окружающей
• Уровень шума: 70 дБ(A)
• Подключение для сжатого воздуха: G 3/4
• Габариты (Д x Ш x В): 720 x 1300 x 1460 мм
• Масса: 520 кг (техническая таблица); 570 кг (заявлено)
• Доступные варианты рабочего давления: 7,5 / 10 / 13 бар
• Диапазоны производительности: 7,5 бар: 0,9–3,7 м3/мин; 10 бар: 0,9–3,1 м3/мин
• Рекомендуемый кабель питания: 3x16 + PE; предохранитель: 63 A
