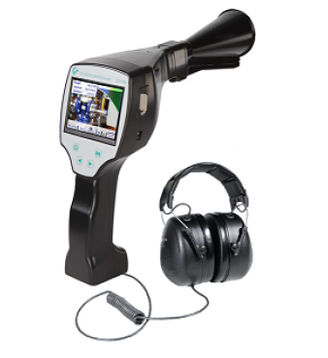

Ультразвуковой детектор утечек LD 510

акустическийс лазеромсжатого воздуха

Обзор
Новые приборы для обнаружения утечек LD 500/LD 510 с интегрированной камерой и функциями измерения и вычисления утечек — это мобильные измерительные приборы, предназначенные для ежедневного промышленного использования. Благодаря современной сенсорной технологии даже очень мелкие утечки (0,1 л/мин, примерно 1 €/год) можно обнаруживать, измерять и документировать на больших расстояниях за один проход. LD 510 оснащён камерой, лазерным дальномером и возможностью фотографирования утечек с последующей передачей данных на ПК.

Состав комплекта / номера заказа
Комплект LD 510 состоит из: 0601 0106
LD 510 детектор утечек с акустическим воронкой, встроенной камерой и дополнительным входом для внешних датчиков, 100 маркеров для идентификации утечек на объекте — 0560 0106
Интегрированное лазерное измерение расстояния — Z554 5000
0554 0106 — (сопутствующий товар: транспортный кейс)
Шумоподавляющие наушники — 0554 0104
0530 0104 — (сопутствующий товар: направляющая трубка с наконечником)
Сетевой адаптер — 0554 0009
Спиральный кабель для подключения ультразвукового датчика, длина 2 м (в растянутом виде) — 020001402
Кобура с плечевым ремнём для LD 500/510 — 020001795

Преимущества

• Определите утечку (л/мин) и потенциальную экономию (€/год)
• Обнаруживайте даже очень мелкие утечки на больших расстояниях
• Auto level: автоматически настраивает чувствительность под условия и надёжно подавляет фоновые шумы
• Делайте фотографии утечек для документации
• Описание утечки и необходимых работ по техническому обслуживанию
• Передача данных об утечках на ПК по USB
• Формирование отчётов в соответствии с ISO 50001
• До примерно 9 часов непрерывной работы

Области применения и методы измерения

• Обнаружение утечек: идентификация и локализация утечек в системах сжатого воздуха; количественная оценка размера и серьёзности утечек для определения приоритетов ремонта.
• Измерение падения давления: сравнение показаний давления в разных точках для выявления зон с потерями.
• Расчёт расхода воздуха: оценка объёма сжатого воздуха, теряемого из-за утечек, и расчёт связанных с этим энергетических затрат.

Технические характеристики

• Производитель: CS-Instruments
• Модель: LD 510
• Рабочая частота: 40 kHz ± 2 kHz
• Разъёмы: разъём для наушников 3,5 мм; гнездо для блока питания для подключения внешнего зарядного устройства
• Лазер: длина волны 630...660 нм; выходная мощность < 1 mW (лазерный класс 2)
• Питание (выход для внешнего датчика): 24 VDC ± 10%, выходной ток 120 mA в режиме непрерывной работы
• Дисплей: 3,5" сенсорный экран
• Интерфейс: USB
• Регистратор данных: SD-карта 16 GB (ок. 100 млн значений)
• Аккумулятор: встроенные перезаряжаемые Li-Ion, около 9 ч непрерывной работы, время зарядки около 4 ч
• Рабочая температура: 0...+50 °C
• Совместимость по ЭМС: DIN EN 61326
• Auto level: автоматически адаптирует чувствительность к окружающей среде и подавляет фоновые шумы
• Чувствительность: мин. 0,1 л/мин при 6 bar, на расстоянии 5 м (примерно 1 €/год стоимость сжатого воздуха)
• Вес (метаданные): 3.5 kg
• Вес без наушников: 540 g
• Вход для внешнего датчика (ТОЛЬКО LD 510): питание выхода датчика 24 VDC ±10%, 120 mA непрерывно; диапазоны измерений и точность: см. внешние датчики CS-Instruments
