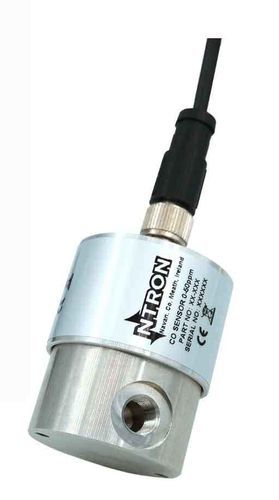

Датчик монооксида углерода моноксида углерода Microx CO

COэлектрохимическийдля измерения процессов

Обзор
Microx CO — компактный анализатор оксида углерода с электрохимическим датчиком для точного измерения низких концентраций CO. Он разработан для промышленного применения и для мониторинга кислородных генераторов и систем сжатого воздуха.

Применения

• Валидация медицинских кислородных генераторов
• Контроль чистоты в кислородных генераторах
• Системы сжатого воздуха
• Применения в области промышленных газов

Ключевые особенности

• Диапазон измерений: 0 до 50 ppm CO
• Электрохимический датчик с обеспечением точности и стабильности
• Удалённый датчик для гибкой установки
• Аналоговый выход: 4–20 mA
• Цифровой интерфейс: RS232
• Три настраиваемых реле тревоги
• ЖК-дисплей с интерфейсом из 4 кнопок
• Компактный корпус для монтажа на DIN-рейку
• Питание: 24 V DC (в таблице указано 24 VAC для некоторых версий)
• Лёгкая интеграция в существующие системы

Технические данные (фрагмент)
Технология измерения: Электрохимическая (EC)
Диапазон измерений: 0 до 50 ppm CO
Точность: ± 2 ppmV CO
Разрешение выхода (4...20 mA): ± 0,5 ppmV CO
Предел обнаружения (LDL): 0,5 ppmV CO
Оптимальный расход пробы: 150 до 250 ml/min (0,3 до 0,5 SCFH)
Диапазон давления: Атмосферное ± 10 % или 0,02 mBar
Время отклика (T90): < 25 секунд
Температура эксплуатации: -20 °C до +50 °C
Срок службы датчика: До 36 месяцев в воздухе
Влажность: 15–90 % RH, без конденсации
Процессное соединение: 1/8" NPT внутренняя резьба, flow-through
Материал корпуса датчика: Алюминий
Электрическое подключение к датчику: Вставной разъём на датчике
Дисплей: ЖК с интерфейсом из 4 кнопок
Аналоговый выход: 4...20 mA
Цифровая связь: RS232
Реле тревоги: 3 настраиваемых реле
Питание (таблица): 24 VAC
Крепление: DIN-рейка (модель 401)
Степень защиты: IP20
Габариты модуля: 86 мм (В) x 69 мм (Ш) x 58 мм (Г)

Анализ и интеграция
Анализатор Microx CO предназначен для непрерывного мониторинга низких концентраций оксида углерода в газовых потоках. Электрохимическая технология датчика обеспечивает точные и стабильные измерения на низких уровнях. Интерфейсы 4–20 mA и RS232 упрощают подключение к вышестоящим системам управления. Удалённый датчик позволяет установить измерительную точку близко к процессу для сокращения времени отклика.

Характеристики / технические спецификации

• Технология: Электрохимическая (EC)
• Диапазон измерений: 0–50 ppm CO
• Точность: ± 2 ppmV CO
• Разрешение (4–20 mA): ± 0,5 ppmV CO
• LDL: 0,5 ppmV CO
• Расход пробы: 150–250 ml/min
• Время отклика (T90): < 25 s
• Температура эксплуатации: -20 °C до +50 °C
• Влажность: 15–90 % RH, без конденсации
• Выходы: 4–20 mA, RS232
• Реле тревоги: 3 настраиваемых реле
• Процессное соединение: 1/8" NPT внутренняя резьба (flow-through)
• Корпус датчика: Алюминий
• Крепление: DIN-рейка (модель 401)
• Степень защиты: IP20
• Габариты: 86 x 69 x 58 mm (В x Ш x Г)
• Питание: сведения о 24 V DC и 24 VAC (в зависимости от версии)
