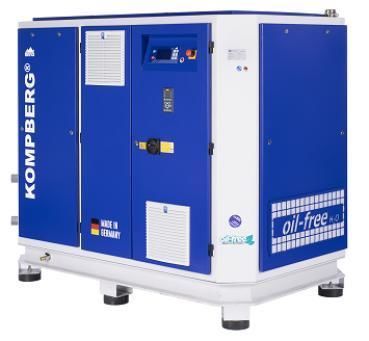

Винтовой компрессор KOMPBERG® ZXF / ZWF

ротационныйвоздушныйпневматический

Обзор
Серии KOMPBERG® ZXF и ZWF от BERG Kompressoren — это безмасляные винтовые компрессоры, разработанные для применений, требующих 100% безмасляного сжатого воздуха. ZXF — двухступенчатые воздушно-охлаждаемые установки; ZWF — установки с водяным впрыском, где вода заменяет масло для охлаждения, уплотнения и смазки, обеспечивая безмасляную работу и близкую к изотерме компрессию.

KOMPBERG® ZXF (без масла, воздухоз охлаждение)

• 100% безмасляный роторный винтовой элемент
• Чистота воздуха по ISO 8573-1 CLASS 0 (заявление производителя)
• Двухступенчатое сжатие с воздушным охлаждением
• Низкое соотношение скорость/производительность и покрытие ротора для повышения КПД
• Прочный конструктив для промышленных установок с невысокими эксплуатационными требованиями
• Отсутствие масляного загрязнения на выходе

KOMPBERG® ZWF (без масла, с водяным впрыском)

• Вода заменяет масло в камере сжатия, обеспечивая безмасляный сжатый воздух
• Вода действует как охладитель и уплотняющий/смазывающий среда, обеспечивая почти изотермическую компрессию и повышенную энергоэффективность
• Интегрированная обработка воды для поддержания качества в контуре
• Компактные габариты и съёмные боковые двери для доступа при обслуживании
• Опции с прямым приводом на некоторых моделях для снижения потерь в передаче

Преимущества и общие характеристики

• Гарантированно безмасляный выход, подходит для пищевой, фармацевтической, электронной и медицинской отраслей
• Заводские испытания для подтверждения параметров и соответствия спецификациям
• Доступные опции: управление переменной скоростью, рекуперация тепла, моторы и управление SIEMENS на отдельных моделях
• Низкий уровень шума и вибраций у некоторых моделей
• Снижение эксплуатационных затрат за счёт оптимизированного охлаждения и эффективных элементов компрессии

Что такое безмасляный винтовой компрессор?
Безмасляный винтовой компрессор работает без масла в камере сжатия. Это достигается использованием специальных покрытий роторов и точных зазоров (воздушное охлаждение) или впрыском воды в камеру для смазки и охлаждения (водяной впрыск). Безмасляные компрессоры применяются там, где недопустима масляная контаминация.

Как работают безмасляные и водяные винтовые компрессоры?
Воздушно-охлаждаемые безмасляные конструкции используют специальные материалы, покрытия и точные допуски роторов, чтобы избежать металлического контакта. Конструкции с водяным впрыском вводят воду в камеру сжатия, которая служит уплотняющим и охлаждающим средством, предотвращая контакт роторов и снижая рост температуры при сжатии.

Технические данные — KOMPBERG® ZXF
Модель | Подача при 8 bar [m3/min] | Подача при 10 bar [m3/min] | Габариты (LxWxH) [mm] | Номинальная мощность двигателя [kW] | Подключение сжатого воздуха | Потребность в охлаждающем воздухе [m3/h] | Вес [kg]
ZXF 55 | 7.9 | 6.6 | 2500 x 1400 x 2000 | 55 | G 1 1/2 | 16500 | 3400
ZXF 75 | 12 | 9.7 | 2800 x 1600 x 2000 | 75 | G 2 | 16500 | 3700
ZXF 90 | 13.9 | 12.8 | 2800 x 1600 x 2000 | 90 | G 2 | 11700 | 3200
ZXF 110 | 18 | 15.7 | 3300 x 2200 x 2000 | 110 | G 2 | 25000 | 4300
ZXF 132 | 21.21 | 19 | 3400 x 2100 x 2400 | 132 | G 3 | 19500 | 4500
ZXF 160 | 25.7 | 22.5 | 4000 x 2200 x 2200 | 160 | G 3 | 32500 | 5000

Технические данные — KOMPBERG® ZWF
Модель | Подача при 6 bar [m3/min] | при 8 bar [m3/min] | при 10 bar [m3/min] | при 13 bar [m3/min] | Габариты (LxWxH) [mm] | Мощность двигателя [kW] | Подключение | Вес [kg]
ZWF 40 | 1.75 - 6.30 | 2.00 - 6.00 | 2.20 - 5.40 | 2.70 - 4.80 | 2182 x 942 x 1850 | 40 | G 1 1/2 | 950
ZWF 55 | 1.55 - 10.30 | 1.55 - 9.60 | 1.55 - 8.00 | - | 2074 x 1307 x 1754 | 55 | G 2 | 1650
ZWF 68 | 1.55 - 11.25 | 1.55 - 11.20 | 1.55 - 10.25 | - | 2074 x 1307 x 1754 | 68 | G 2 | 1650
ZWF 85 | - | 1.55 - 11.43 | 1.55 - 11.43 | 1.55 - 10.12 | 2074 x 1307 x 1754 | 85 | G 2 | 1750
ZWF 120 | 7.60 - 22.55 | 9.60 - 20.68 | 9.40 - 18.68 | 11.09 - 15.40 | 2561 x 1632 x 1853 | 120 | G 2 1/2 | 2390

Дополнительные замечания

• Диапазоны мощностей ZXF в списке моделей: 55–160 kW (воздушное охлаждение)
• Диапазоны ZWF в списке: 40–120 kW для моделей с водяным впрыском
• Типичные области применения: пищевая промышленность, фармацевтика, электроника, медицина и другие отрасли, требующие безмасляного воздуха

Технические характеристики

• 100% безмасляная компрессия (ZXF: безмасляный элемент; ZWF: водяной впрыск)
• ISO 8573-1 CLASS 0 чистота воздуха (заявление производителя)
• Опции: регулирование частоты, моторы SIEMENS, рекуперация тепла, обработка воды (ZWF)
• Соединения сжатого воздуха: G 1 1/2, G 2, G 2 1/2, G 3 в зависимости от модели
• Габариты, требования к охлаждению и вес зависят от модели
