Червячная зубчатая передача

с прямозубым зацеплениемдвойная

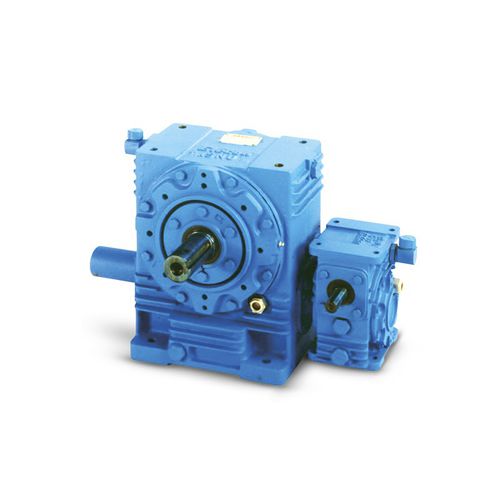

Червячные редукторы ELECON с двойным редуктором построены на базе двух одноступенчатых червячных редукторов. Первичный червячный редуктор специально разработан для установки на стандартный одноступенчатый червячный редуктор, образующий вторичную ступень. В результате редуктор становится компактным и жестким, что позволяет использовать его в медленно движущихся машинах. Предлагается широкий диапазон передаточных чисел от 75:1 до 4900:1. Эти редукторы особенно хорошо подходят для высокомоментных тихоходных приводов. Червячные редукторы соответствуют стандарту BS-721. Объяснение и использование номинальных и эксплуатационных коэффициентов. Выбор редуктора производится путем сравнения фактических нагрузок с номинальными значениями по каталогу. Каталожные номиналы основаны на стандартном наборе условий нагружения, в то время как реальные условия нагружения зависят от типа применения. Поэтому для сравнения с каталожными номинальными значениями используются сервисные коэффициенты, позволяющие рассчитать эквивалентную нагрузку. Механические характеристики и коэффициент обслуживания (F ) M Механические характеристики определяют ресурс и/или прочность при условии непрерывной работы в течение 12 часов в сутки в условиях равномерной нагрузки. Номинальные значения по каталогу допускают 100%-ную перегрузку при пуске, отключении или кратковременной работе в течение 12 часов в сутки.
