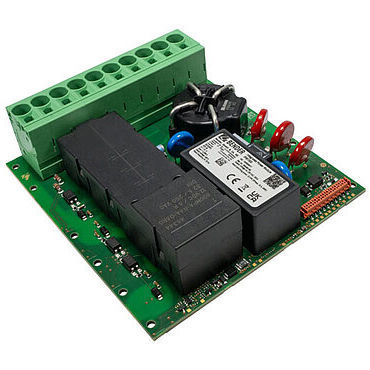

Модуль ввода/вывода AC IPM1300

ACDC

Устройство защиты от перенапряжения (SPD) Встроенный источник питания постоянного тока (также для контроллера заряда) Измерительный трансформатор тока для контроля остаточного постоянного тока Встроенный датчик температуры 20-контактный разъем для подключения к контроллеру заряда через ленточный кабель (входит в комплект) Контроль защитного проводника (контроль PE) Встроенный силовой модуль IPM1300 для использования с контроллером заряда ICC1314 IPM1300 - идеальное дополнение для создания компактной зарядной станции или настенного блока. Имея размеры всего 120 мм x 130 мм, он идеально гармонирует с контроллером заряда ICC1314, позволяя создавать компактные зарядные станции. Силовой модуль IPM1300 содержит встроенный блок питания, который также используется для контроллера заряда, так что дополнительный источник постоянного тока не требуется. Кроме того, для дополнительных применений доступны 3 Вт. Он может использоваться в зарядных системах с мощностью зарядки до 22 кВт. Встроенный измерительный трансформатор тока анализируется через контроллер заряда. Вместе трансформатор и контроллер заряда образуют систему обнаружения тока неисправности 6 мА постоянного тока в соответствии с IEC 62955. IPM1300 также контролирует защитное заземление (PE) и 3-фазную систему. Внутренний датчик температуры регистрирует текущую температуру печатной платы и позволяет контроллеру заряда регулировать ток заряда в зависимости от температуры. Контроль реле нагрузки (проверка сварного шва) также интегрирован в силовой модуль.
