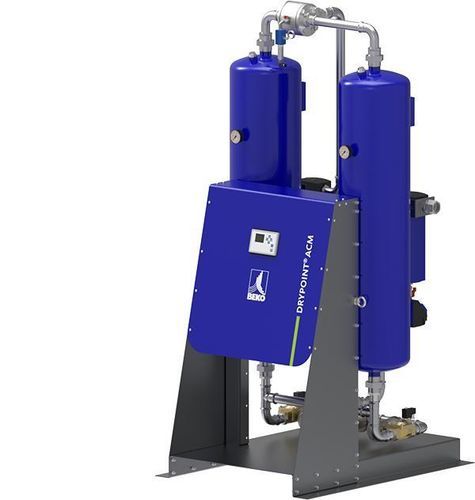

Осушитель сжатого воздуха адсорбцией DRYPOINT® ACM series

адсорбцией без теплотыадсорбциейадсорбцией без теплоты

Обзор продукта
Серия DRYPOINT ACM от BEKO TECHNOLOGIES — это семейство адсорбционных осушителей среднего размера (модели 410–495), предназначенное для надежной сушки сжатого воздуха при средних расходах (100–1000 м³/ч). Двухблочная конструкция с противоточной регенерацией обеспечивает стабильные давления точки росы (стандартно до −40 °C, опция −70 °C) и компактный форм‑фактор для интеграции в OEM‑решения и компрессорные блоки.

Ключевые преимущества

• Широкий диапазон производительности: модели от 100 до 1000 м³/ч для производственных и OEM‑требований.
• Энергоэффективная работа: низкое дифференциальное давление и синхронизация компрессора снижают эксплуатационные расходы.
• Интегрированная первичная фильтрация и отвод конденсата для защиты процесса и продления срока службы компонентов.
• Ясная визуализация процесса и управление через цветной дисплей DP‑ACM; Modbus опционально для интеграции в систему управления.
• Компактная конструкция и степень защиты IP54 для установки внутри на скидах и встраивания в оборудование.

Принцип работы
DRYPOINT ACM работает двумя адсорбционными сосудами в чередующемся режиме. Входящий сжатый воздух проходит предварительную фильтрацию и отвод конденсата, затем поступает в адсорбционный сосуд, где сорбент удаляет влагу до требуемой точки росы. Регенерация выполняется противотоком с использованием части потока сухого воздуха; переключение может быть циклическим или по контролю точки росы. Конструкция минимизирует потери продувки и обеспечивает стабильную работу PDP. При отключении питания предусмотрена возможность пропуска потока для сохранения непрерывности процесса.

Управление и мониторинг

• Контроллер DP‑ACM с цветным дисплеем отображает режим работы, таймеры, контроль точки росы, статусы, предупреждения и аварии.
• Синхронизация компрессора в стандартной комплектации; опционные коммуникационные интерфейсы (например, Modbus) для интеграции в верхние уровни управления и удаленного мониторинга.

Области применения

• Упаковка и автоматизация — предотвращение отказов, связанных с влажностью, обеспечение непрерывности процессов.
• Машиностроение и станки — защита чувствительного оборудования и поддержание качества производства.
• Производственные линии со средними расходами воздуха — энергооптимизированная сушка для стабильных условий процесса.
• OEM‑системы и компрессорные пакеты — компактный дизайн для интеграции в машины и скиды.

Дополненная реальность и визуализация
Доступны опции AR и 3D‑визуализации (QR‑код / AR‑модель на странице продукта) для виртуального размещения и проверки в среде заказчика.

Таблица характеристик (выбранные модели)
Заголовок: Подключение | Объемный расход (m³/h)* | Рабочее давление мин./макс. | Входная темп. макс. | Темп. окружающей среды мин./макс. | Влажность воздуха | Условия окружения | Давление точки росы (PDP) | Потребляемая мощность | Степень защиты
DRYPOINT ACM 410 | 1" | 100 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (в помещении) | Min. -40 °C (опция -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 415 | 1" | 150 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (в помещении) | Min. -40 °C (опция -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 423 | 1" | 225 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (в помещении) | Min. -40 °C (опция -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 430 | 1" | 300 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (в помещении) | Min. -40 °C (опция -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 438 | 1½" | 375 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (в помещении) | Min. -40 °C (опция -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 455 | 2" | 550 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (в помещении) | Min. -40 °C (опция -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 465 | 2" | 650 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (в помещении) | Min. -40 °C (опция -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 485 | 2" | 850 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (в помещении) | Min. -40 °C (опция -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 495 | 2" | 1000 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (в помещении) | Min. -40 °C (опция -70 °C) | Max. 40 W, 230 V | IP 54

Технические характеристики

• Бренд: BEKO TECHNOLOGIES
• Обозначение: DRYPOINT ACM (серия DRYPOINT® ACM 410–495)
• Диапазон расходов: 100–1000 m³/ч (в зависимости от модели)
• Размеры подключений: 1"–2" в зависимости от модели
• Рабочее давление: 4–16 bar (манометр)
• Макс. входная температура: 50 °C
• Диапазон окружающей температуры: +4 °C до +50 °C (внутренняя установка), высота 0–2000 m NN
• Влажность воздуха: до 100% при 45 °C (пределы процесса)
• Давление точки росы (PDP): стандарт −40 °C, опция −70 °C
• Потребление управления: типично макс. 40 W (230 V), вспомогательное питание зависит от модели
• Класс защиты: IP 54
• Управление: DP‑ACM цветной дисплей, контроль точки росы, таймеры, статусы/предупреждения/сигналы; Modbus опционально
• Конструкция: двухблочная адсорбция с противоточной регенерацией; интегрированная фильтрация и отвод конденсата
• Применение: упаковка и автоматика, машиностроение, производство со средними расходами воздуха, OEM/компрессорные пакеты
