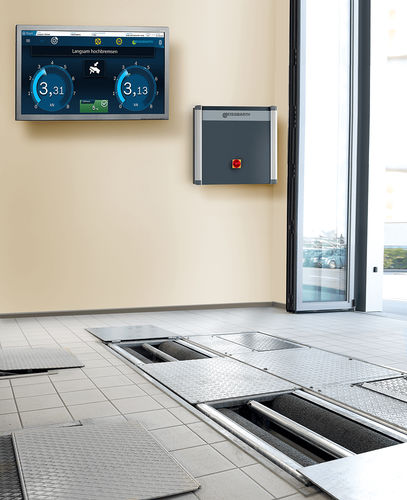

Стенд для испытаний тормозов для легковых автомобилей BD 4431

роликовый

Обзор
Тестеры тормозов серии BD соответствуют действующим рекомендациям и предназначены для регулярных проверок транспортных средств в автосервисах. Модульная конструкция позволяет расширять систему диагностическими и сервисными модулями, а также преобразовывать её в испытательную полосу для проверки подвески и бокового смещения. Управление, визуализация и оценка результатов возможны через аналоговый индикатор или через ПК.

Power-Box для серии BD

• Power-Box компактен, прочен и удобен в обслуживании.
• Вся электроника размещена в лёгком и легко доступном корпусе.
• Варианты крепления: на стену (серийно) или на колонну (опция).
• Розетка 230 В для ноутбука сервисного инженера или тестера.
• Доступный главный выключатель с аварийным отключением.
• Интегрированный карман для технической документации.

Подключение к ПК и управление

• Наборы опций обеспечивают дополнительные возможности подключения для серии BD.
• Интегрированный ПК‑набор рассчитан на установку внутри Power-Box и обеспечивает прямое подключение к сервисному ПК.
• Визуализация процедур испытаний и результатов на экране.
• Поддержка обработки заказов, базы клиентов, статистической оценки, печати и архивирования.
• Протоколы испытаний могут печататься автоматически.
• Аналоговый дисплей доступен как опция при управлении через ПК.

Детали Power-Box

• Корпус, удобный для обслуживания, для электронной начинки.
• Электронные компоненты надежно размещены и легко доступны.
• Стандартное настенное крепление; колонна — опция.

Доступные ПК‑комплекты (четыре варианта)

• Integrated ICperform PC-Kit (вкл. лицензию ПО ICperform и лицензию приложения для планшета), арт. № 1 691 601 964
• External ICperform PC-Kit (вкл. лицензию ПО ICperform и лицензию приложения для планшета), арт. № 1 691 601 965
• Integrated ICperform PC-Kit with Remote Control (вкл. лицензию ПО ICperform), арт. № 1 691 601 963
• External ICperform PC-Kit with Remote Control (вкл. лицензию ПО ICperform), арт. № 1 691 601 966

Минимальные требования к ПК

• ОС: Windows 11 Professional
• CPU: 3 GHz (Intel Pentium Gen 12)
• ОЗУ: 8 GB DDR5
• Накопитель: 512 GB SSD
• Интерфейсы: 6× USB, 1× RS232 (для IR-пульта), 1× LAN

Аксессуары и расширение (выборочно)

• Колонна для Power-Box
• Тележка для ПК
• Набор LCD-дисплея для индикаторного блока (варианты аналоговых индикаторов / ТВ‑монитора)
• Профессиональные IR PC‑киты (интегрированные или внешние)
• Датчик усилия педали (беспроводная версия)
• Защитные крышки для роликов
• IR-пульт и опции приёмника IR
• Весы для оси (4 датчика) и опорные полосы
• Кромочная защита для одиночного тормозного тестера (700 мм)
• Монтажная рама для одиночного тестера (700 мм)
• Мягкий пуск 400 В для контролируемого запуска
• Кабельные наборы Power-Box к набору роликов (30 м)
• Подъёмно‑опускающее устройство HUS 104 (для BD 4xxx и QB.4, 700 мм)
• Набор цифровой калибровки (чемодан для транспортировки, цифровой датчик, руководство)
• Проходные пластины (вставные и поворотные, 700 мм)
• Различные ТВ‑адаптеры, опорные колонны, поворотные рычаги и держатели мониторов

Технические данные (таблица)
Длина упаковки: 2420 mm
Ширина упаковки: 820 mm
Высота упаковки: 700 mm
Брутто вес: 476 kg
Длина: 660 mm
Высота: 250 mm
Ширина: 2360 mm
Макс. диаметр колеса: 1000 mm
Макс. диаметр диска: 32"
Измерительная система: DMS
Длина ролика: 700 mm
Подъём ролика: 25 mm
Мин. диаметр диска: 10 mm
Диаметр ролика: 205 mm
Мин. ширина испытания: 800 mm
Макс. ширина испытания: 2200 mm
Мин. диаметр колеса: 320 mm
Расстояние осей роликов: 381 mm
Вес: 446 kg
Скорость испытания: 5 km/h
Макс. нагрузка на ось: 4,0 t
Макс. допустимая проездная нагрузка: 4,0 t
Разница высоты верхнего края ролика до пола цеха: -10 mm

Характеристики / Технические спецификации

• Модель: BD 4431
• Макс. ширина испытания: 2200 mm
• Длина ролика: 700 mm
• Диаметр ролика: 205 mm
• Подъём ролика: 25 mm
• Измерительная система: DMS
• Макс. диаметр колеса: 1000 mm
• Мин. диаметр колеса: 320 mm
• Макс. диаметр диска: 32"
• Мин. диаметр диска: 10 mm
• Расстояние осей роликов: 381 mm
• Скорость испытания: 5 km/h
• Макс. нагрузка на ось / проездная нагрузка: 4,0 t
• Вес (единица): 446 kg
• Брутто вес (упаковка): 476 kg
• Упаковка (Д x Ш x В): 2420 x 820 x 700 mm
