Машинa для регулирования геометрии колес CCD Q.Lign 360 START

для легковых автомобилей

Обзор продукта

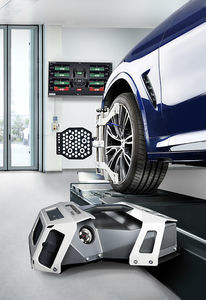

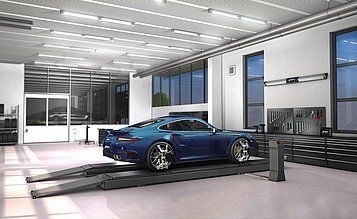

Большая мощность для небольших площадей: Q.Lign 360 START закрывает разрыв между компактными CCD-системами и полноразмерными 3D-стендами, обеспечивая полноценную 3D-работу в корпусе, подходящем для малых мастерских. Система настенная, управляется с планшета и превращает стандартное рабочее место в зону 3D-центровки.

Конструкция и установка

• Настенное исполнение: Не требуется место на полу; освобождает пространство вокруг подъёмника для беспрепятственной работы.
• Реальная 360° мобильность: Отсутствие металлических балок вокруг подъёмника — специалисты имеют полный и безопасный доступ вокруг автомобиля.
• Полная универсальность подъёмника: Компенсация биения колеса возможна на уровне пола; механические регулировки возможны при полностью поднятом подъёмнике. Оптическое отслеживание (не механическое).
• Гибкая установка: Разработано для подъёмников на расстоянии 1.8–3.3 м от стены; опциональный выдвижной настенный кронштейн позволяет достигать до 4.17 м (4170 мм) от центра поворотной платформы до стены.

Операционная эффективность и оборудование

• Всегда готово к работе: Установите мишени и начните измерения сразу в любом положении подъёмника.
• Рабочие процессы с управлением с планшета: Управляйте всем процессом центровки с мобильного планшета — не требуется тележка/колонна/ПК/принтер.
• Универсальные зажимы MultiFit: Быстрая самоустановочная фиксация для дисков 13"–22" без дополнительных аксессуаров.
• Быстрая окупаемость: Более быстрое приготовление и получение результатов, что делает схождение колес выгодной дополнительной услугой.

Комплектация

• Измерительная балка с 4 камерами
• Дисплейный модуль Q.Lign
• 4x мишени с AutoID
• Планшет
• Зажим тормоза и фиксатор руля
• Блок питания (Powerbox)
• Key Card для международных автомобильных спецификаций

Обратите внимание: в комплект не входят поворотные столы и зажимы для колёс; они должны быть заказаны отдельно или предоставлены заказчиком.

Технические характеристики

• Электроподключение: 90-264V | 1Ph | 47-63Hz
• Измерительная система: 3D с фиксированной измерительной балкой
• Упаковочная единица: 1 поддон
• Требуемая ширина: 2595 mm
• Тип передачи данных: беспроводной
• Расстояние камера - центр поворотной платформы: 1800 - 3300 mm
• Свободное пространство перед опорами подъёмника (мин.): 2800 mm
• Размер дисплея: 10 in
• Потребляемая мощность: 45 W
• Количество датчиков: 4 pcs
• Колёсная база: 1750 - 4600 mm
• Высота установки: 2800 mm
