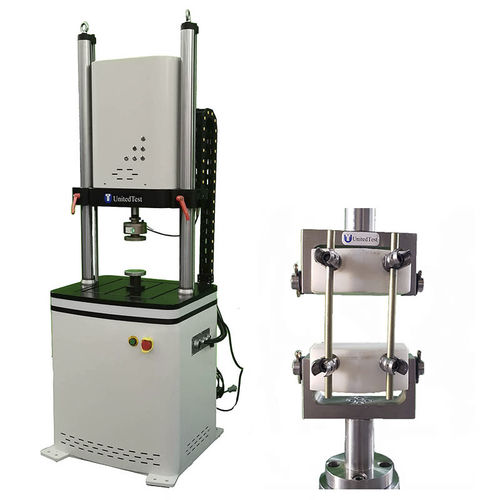

Испытательная машина усталости UTDS-10Y

статической нагрузкиавтоматическаядля протезов суставов

ISO 12189 Модель для испытаний системы динамического педалирования. Светло-серый: Полиэтиленовый блок имитирует тело позвонка, синий: имплантат шатуна с динамической секцией (черная пружина), темно-серый: винт с ножкой, красная пружина: калибровочная пружина имитирует межпозвоночный диск. Испытание проводится под синусоидальной нагрузкой с максимальной частотой 5 Гц. Эта сила, в свою очередь, зависит от положения моделируемого позвоночника. (поясничный отдел: 0,6-2,0 кН / шея: 0,05-0,15 кН). Испытание заканчивается при достижении 5 миллионов рабочих циклов или при механическом разрушении конструкции. Результаты усталостного испытания должны быть обобщены с помощью S-N кривой. Эти испытания проводятся при температуре окружающей среды, но при необходимости могут быть повторены в растворе Рингера при 37 °C для имитации физиологических условий окружающей среды и определения возможных коррозионных эффектов. Основные параметры системы для усталостных и статических испытаний UnitedTest: Макс. динамическая нагрузка: ±10KN Точность ±1% Макс. статическая нагрузка: ±10кН Динамические колебания: Менее ±1%FS Максимальный ход привода: ±50 мм, точность ±0,5%FS Амплитуда на макс. частоте: ±1 мм Макс. Частота: 0.1HZ~15Hz Макс. скорость линии: 150 мм/с
