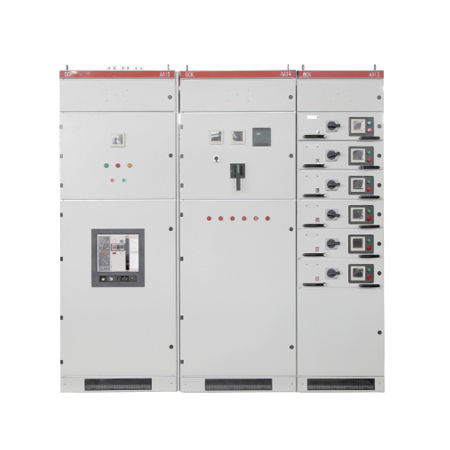

Распределительный щит низкого напряжения GCK

модульный

Краткое описание Низковольтное РУ с выдвижным элементом типа GCK используется для распределения электроэнергии(PC) и управления двигателем(MCC). Данная продукция используется в сетях переменного тока с частотой 50 Гц и номинальным напряжением до 660 В, номинальным током  до 3150А, предназначена для оборудования распределения электроэнергии, управления двигателем и освещения. Общие сведения Особенности продукции Ячейка с собранной конструкцией, стандартная модульная установка, универсальные детали, высокая применяемость и стандартизации. На верхней части ячейки – отсек шины, на передней части ячейки - отсек электрического оборудования, на задней части ячейки – отсек ввода и вывода кабелей. Отсека разделены стальной плитой или изоляционной плитой, тем самым, обеспечивает безопасность. Механическая блокировка устанавливается между дверью выдвижного ящика ячейки MCC и рукояткой управления для силового выключателя и разъединителя, дверь открыта на отключенном рабочем месте рукоятки. Для электрического выключателя, контактного выключателя и выдвижного ящика имеется три положения: положение включения, испытательное положение и положение отключения. Верхняя часть ячейки может оснащена шиным мостом в соответствие с токонесущим требованиям. Технические характеристики Номинальное напряжение: 380,660В Номинальный ток  Горизонтальная шина: 1250, 1600, 2500,3150А Вертикальная шина: 400,800,1200,1600А Номинальное напряжение изоляции: 500,1000В Номинальный ток короткого времени: 30,50кА Номинальный ток пика: 63,105кА Степень защиты: IP 2X   IP3X
