Краткое описание

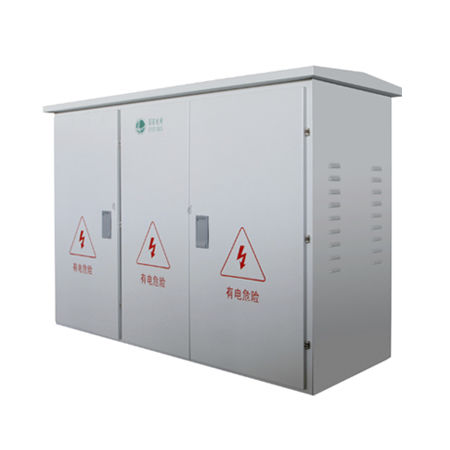

Низковольтный распределительный шкаф типа JP представляет собой комбинированный распределительный шкаф с компенсацией реактивной мощности для наружной установки. Данная продукция предназначена в распределительных сетях напряжением 380В, и частотой 50 Гц переменного тока для объектов городских и сельских электросетей, промышленных горнодобывающих предприятий, уличного освещения и жилых кварталов. Низковольтный распределительный шкаф типа JP предлагает полный пакет функций, такие как распределение электроэнергии, учета электроэнергии, сбора энергетической информации и мониторинг, измерения, защита и автоматическая компенсация реактивной мощности. Новая и разумная конструкция, высокая степень защиты, удобная накладка, и удобное техническое обслуживание.
Общие сведения
Особенности продукции
Шкаф использует каркас напыления пластиком или оцинкованной стали, накладываемый листом из нержавеющей стали. Это дождезащитный, пылезащищенный, противоугонный, и молниезащитный шкаф с защитой от утечки тока и устойчивостью к электромагнитным помехам, чтобы не деформироваться в процессе транспортировки и установки.
По разной трансформаторной мощности(100 кВА и выше) установлены контрольно-измерительное устройство распределительной сети, контроллер реактивной мощности, трансформатор тока для измерений, трансформатор тока для счетчика, разъединитель серии HR, полупроводниковое реле (времени) с выходом черезэлектромеханическое реле, и зажим ввода и вывода.
Шкаф разделяется на измерительную камеру, камеру разъединителя, камеру фидерного выключателя, камеру компенсации реактивной мощности.
