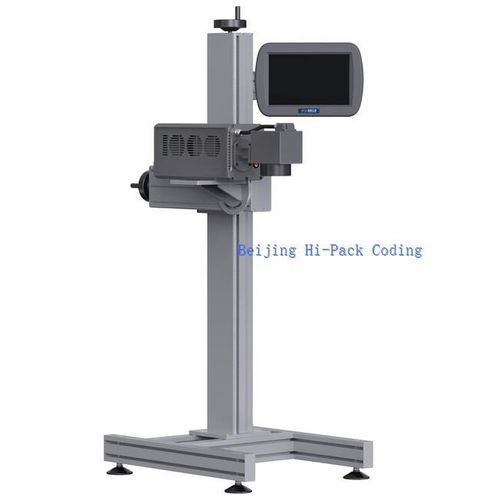

Система для маркировки волоконный лазер HF series

автоматическаядля непрерывной производственной линиидля неметаллических элементов

Обзор
Волоконная лазерная маркировочная система Hi-Pack Coding сочетает стабильный волоконный лазер с высокоскоростным двухосным галванометром и обеспечивает стабильную высокоразрешающую маркировку на металлах и некоторых неметаллических материалах. Система интегрирует 10.2" цветной сенсорный экран, фотодатчик и регулируемое подъемное крепление для встроенной или автономной работы. Предназначена для линий производства с требованиями к точности и скорости маркировки.

Модели

• HF200C-YTB
• HF300C-YTB

Форматы маркировки и содержимое
Поддерживаются стандартные шрифты AutoCAD (расширяемые), векторные логотипы, символы, линии, кольца, угловые метки, обратный порядок, номера партий, китайские и английские символы, цифры, логотипы, дата/время, серийные номера и настраиваемые расширения шрифтов CAD.

Техническая таблица
Модель: HF200C-YTB, HF300C-YTB
Тип лазера: Волоконный лазер
Галванометр: Высокоточный двухосный высокоскоростной сканирующий галванометр
Область маркировки: 110 mm x 110 mm
Макс. скорость на линии: ≤ 130 m/min (зависит от материала)
Скорость маркировки / фокусное расстояние: ≤ 12 000 mm/s; f = 165 mm
Выходная мощность / Напряжение: HF200C-YTB ≥ 20 W; HF300C-YTB ≥ 30 W; 220 VAC, 50 Hz
Потребляемая мощность: 400 W
Интерфейс: 10.2" цветной сенсорный экран (фиксированный или портативный)
Охлаждение: Воздушное охлаждение
Длина волны / Точность позиционирования: 1064 nm; 0.001 mm
Условия эксплуатации: Температура окружающей среды 0°C–45°C; влажность ≤ 95%
Габариты (Д x Ш x В): 550 mm x 140 mm x 165 mm

Характеристики / Технические спецификации

• Модели: HF200C-YTB, HF300C-YTB
• Тип лазера: Волоконный лазер
• Область маркировки: 110 x 110 mm
• Макс. скорость линии: ≤ 130 m/min
• Скорость маркировки: ≤ 12 000 mm/s
• Выходная мощность: HF200C ≥ 20 W; HF300C ≥ 30 W
• Потребляемая мощность: 400 W; Напряжение: 220 VAC, 50 Hz
• Интерфейс: 10.2" цветной сенсорный экран (фикс./портативный)
• Охлаждение: Воздушное охлаждение
• Длина волны: 1064 nm; Точность позиционирования: 0.001 mm
• Окружающая среда: 0°C–45°C; влажность ≤ 95%
• Габариты: 550 x 140 x 165 mm
