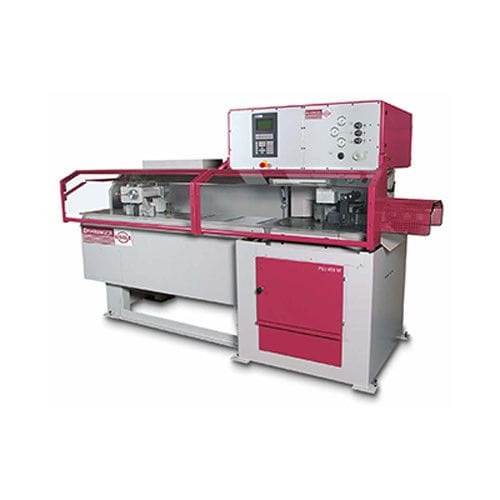

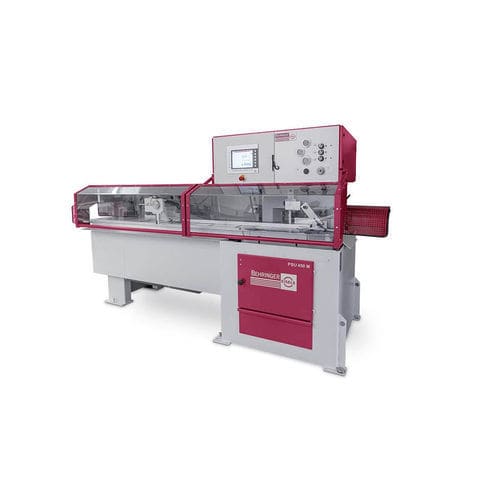

Торцовочная пила PSU 450 M

круговаядля металловдля шланга

Обзор
Автоматическая торцовочная дисковая пила PSU 450 M — универсальная машина для резки труб, профилей, цельного материала и угловых срезов. Основные преимущества: высокая производительность, надежность процесса и простота эксплуатации. Машина оснащена автоматической регулировкой угла и подающим захватом на сервоприводе для высокой гибкости. Модульная конструкция позволяет комбинировать её с загрузочными магазинами или устройствами удаления материала.

Конструкция и привод
Сердцем пильного блока PSU является червячный редуктор со встроенной системой гашения ударов Eisele, изготовляемой предприятием. Этот прочный редуктор обеспечивает плавный, низковибрационный ход, что улучшает качество обработанной поверхности и увеличивает срок службы пильного диска.

Особенности

• Оптимальная подача стружки даже при распиловке труб и полых профилей за счёт подачи пильного диска снизу.
• Широкий спектр обрабатываемых материалов – подходит для плоского, углового и цельного материала, труб и специальных профилей для промышленного и цехового использования.
• Прочная станина – тяжёлая опора и демпфирующие детали из чугуна снижают вибрации и увеличивают ресурс инструмента.
• Система микропрыска – стандартная минимальная смазка (MQL) увлажняет пильный диск режущим маслом для продления ресурса и поддержания чистоты рабочего места.
• Высокое качество реза – зажим заготовки по обе стороны диска обеспечивает чистые поверхности реза и небольшие допуски.
• Надёжная и долговечная конструкция – конструкция редуктора с демпфированием Eisele последовательно снижает вибрации для длительного срока службы.
• Простое интуитивное управление – понятная система управления с быстрой навигацией по программам для предотвращения ошибок оператора.
• Сервоприводные оси – точное и быстрое позиционирование длины заготовки и установка угла реза.
• Короткие тактовые времена – электронная регулировка высоты реза и быстрый возврат пильного диска сокращают циклы обработки.
• Сниженное потребление материала – попеременная распиловка исключает необходимость использования клиньев на секциях с одинаковым углом, экономя материал и повышая производительность.

Диапазон резов
Автоматическая регулировка угла: 30° до 150°
Плоский 90°: 240 x 70 mm
Плоский 45°: 180 x 50 mm
Плоский 30°: 130 x 30 mm
Квадрат 90°: 140 x 140 mm
Квадрат 45°: 125 x 125 mm
Квадрат 30°: 100 x 100 mm
Круглый 90°: 150 mm
Круглый 45°: 145 mm
Круглый 30°: 112 mm
Наименьшая обрабатываемая круглая деталь: 10 mm
Наименьшая обрабатываемая плоская деталь: 10 x 10 mm

Характеристики производительности
Мощность привода: 3,0 / 3,6 kW
Обороты стандарт: 6 / 12 / 24 / 48 min^-1
Обороты опция: 12 / 24 / 48 / 96 min^-1
Диаметр пильного диска: 450 mm
Длина подачи (ход один): 1 500 mm
Скорость подачи: 667 mm/s
Подача пильного диска: гидравлическая
Зажим материала: гидравлический

Габариты и вес
Длина: 3 100 mm
Ширина: 1 500 mm
Высота: 1 950 mm
Вес: 2 300 kg
Высота опоры материала: 1 020 mm

Характеристики / технические спецификации

• Модель: PSU 450 M
• Диаметр диска: 450 mm
• Мощность привода: 3,0 / 3,6 kW
• Стандартные ступени оборотов: 6 / 12 / 24 / 48 min^-1
• Опционные ступени оборотов: 12 / 24 / 48 / 96 min^-1
• Длина подачи (ход один): 1 500 mm
• Макс. скорость подачи: 667 mm/s
• Подача пильного диска: гидравлическая
• Зажим заготовки: гидравлический
• Диапазон автоматической регулировки угла: 30° до 150°
• Возможности резки (примеры): Плоский 90° 240 x 70 mm; Квадрат 90° 140 x 140 mm; Круглый 90° 150 mm
• Минимальные размеры реза: круглый 10 mm; плоский 10 x 10 mm
• Габариты (Д x Ш x В): 3 100 x 1 500 x 1 950 mm
• Вес: 2 300 kg
• Высота опоры материала: 1 020 mm
• Стандартная микропылевая/микрораспылительная смазка (MQL) для охлаждения и продления ресурса диска
• Сервоприводной захват подачи для точной обработки материала
