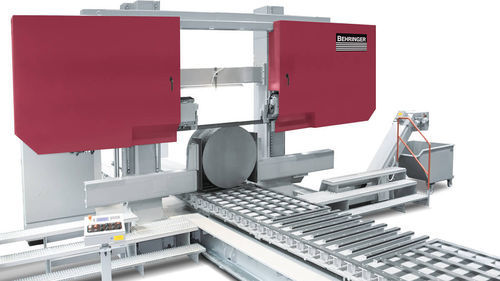

Ленточная пила HBP1100-1800T

вертикальнаягоризонтальнаядля металлов

Обзор продукта
Горизонтальные ленточные пилы Behringer в станочном (настольном) исполнении являются универсальным оборудованием для кузниц, прокатных и кокильных литейных цехов, сталеплавильных участков и производства инструментов и пресс-форм. Независимо перемещающиеся тиски и направляющие рычаги позволяют пилить габаритные и нестандартные заготовки. Низкая высота стола обеспечивает установку непосредственно на пол цеха.

Основные характеристики

• Центрирующее зажатие материала: Независимо перемещающиеся тиски фиксируют заготовку в её положении без перемещения к фиксированной стороне тисков.
• Прецизионная направляющая в портальной конструкции: Две массивные колонны и соединяющие перемычки образуют сбалансированную портальную конструкцию с минимальными вибрациями, высокой грузоподъёмностью и длительным ресурсом.
• Опциональная поворотная направляющая полотна 90°: Позволяет выполнять вертикальную и горизонтальную резку, например, для выборки проб материала.
• Приводные дуплексные щётки для стружки: Активно очищают полотно и предотвращают попадание стружки в зону реза; щётки автоматически подстраиваются под полотно.
• Серводвигатель подачи с двумя шариковинтовыми шпинделями: Обеспечивает управление давлением резания и постоянный отвод стружки для высокой производительности при обработке крупногабаритных и трудноперерабатываемых материалов.
• Возможность автоматизации: Поставляется в полуавтоматическом исполнении; возможна доработка с дополнительным тиском и осевым позиционированием для автоматизации.
• Удобный доступ: Открытая конструкция обеспечивает прямой доступ к изнашиваемым узлам, упрощая обслуживание и замену полотна.
• Не требуются фундаменты: Установка возможна на имеющийся пол цеха.

Технические данные (таблица)
Диапазон реза 90° круг: 1 100 мм
Диапазон реза 90° плоскость: 1 800 x 1 100 мм
Минимальный круговой сеч.: 400 мм
Минимальное плоское сечение: 400 x 50 мм

Характеристики производительности (таблица)
Мощность привода: 15 кВт
Скорость полотна: 8 - 84 м/мин
Размеры полотна: 14 330 x 80 x 1,6 мм
Общая установленная мощность: 30 кВт
Размер стола L x W: 3 000 x 1 500 мм
Макс. нагрузка на стол: 30 000 кг

Габариты и масса (таблица)
Длина: 6 000 мм
Ширина: 8 100 мм
Высота: 3 850 мм
Масса: 16 000 кг
Высота опорной поверхности: 700 мм

Технические спецификации

• Модель: HBP1100-1800T
• Диапазон реза 90° круг: 1 100 мм
• Диапазон реза 90° плоскость: 1 800 x 1 100 мм
• Минимальное круговое сечение: 400 мм
• Минимальное плоское сечение: 400 x 50 мм
• Мощность привода (основной мотор): 15 кВт
• Скорость полотна: 8 - 84 м/мин
• Размер полотна (L x H x толщина): 14 330 x 80 x 1,6 мм
• Общая установленная мощность: 30 кВт
• Размер стола (L x W): 3 000 x 1 500 мм
• Максимальная нагрузка на стол: 30 000 кг
• Габариты машины (L x W x H): 6 000 x 8 100 x 3 850 мм
• Масса машины: 16 000 кг
• Высота опорной поверхности: 700 мм
• Опция: массивный опорный стол для материала
• Серво-подача с контролем давления резания
• Приводные дуплексные щётки для очистки полотна
• Опциональная 90° поворотная направляющая для вертикальной/горизонтальной резки
• Портальная жесткая конструкция для низких вибраций и длительного срока службы
