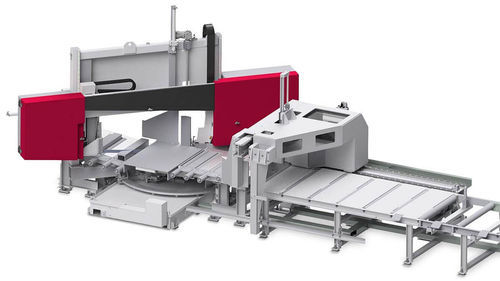

Ленточная пила HBE610-1256GA

торцовочнаягоризонтальнаядля алюминия

Обзор
HBE610-1256GA — высокопроизводительная автоматическая торцовая ленточная пила для автоматической распиловки строительной стали, профилей и труб. В стандарте: электронная установка угла, подача пилы с сервомотором, регулирование давления резания Behringer, автоматическая регулировка направляющего плеча и двойные тиски. Наклонные колесa ленты и виброгасящие литые компоненты продлевают срок службы полотна и обеспечивают стабильную работу.

Основные области применения

• Автоматические торцовые резы в строительной металлургии и торговле профилями
• Распил строительной стали, профилей и труб
• Интеграция в автоматизированные линии резки с обработкой материала и управлением nesting

Ключевые особенности

• Регулирование давления резания Behringer, адаптирующее подачу пилы к изменяющимся сечениям
• Закрытая опора стола и взаимодействие с периферией для предотвращения заедания коротких заготовок
• Портальная направляющая для низкой вибрации и длительного срока службы инструмента
• Система Micro Spray (минимальное количество смазки) с двумя форсунками для охлаждения и смазки полотна
• Электрическая щетка для стружки с быстрым механизмом смены для обслуживания без инструмента
• Сервопривод подачи (шарико-винтовой) для точных и быстрых подач
• Наклон полотна 6° для повышения производительности при распиловке крупных балок и полых профилей
• Двойные тиски (подача и сброс) для надежности процесса при пакетной и одиночной резке
• Направляющие из чугуна для гашения вибраций на кромке реза
• Автоматическое направляющее плечо для оптимального результата резки без ручной регулировки
• Широкий диапазон скоростей полотна для обработки материалов от нержавеющей стали до алюминия

Опции и аксессуары (примеры)

• Системы автоматической загрузки и выгрузки материалов
• Буферные линии до и после
• Магнитный транспортер стружки (опция)
• Интегрированная система маркировки иглой (опция)

Вместимость реза (таблица)
Режущая способность 90° круг - 610 mm
Режущая способность 90° плоский - 1.250 x 610 mm
75° Слева круг / плоский - 610 mm / 1.200 x 610 mm
60° Слева круг / плоский - 610 mm / 1.100 x 610 mm
45° Слева круг / плоский - 610 mm / 880 x 610 mm
30° Слева круг / плоский - 610 mm / 610 x 610 mm
75° Справа круг / плоский - 610 mm / 1.200 x 610 mm
60° Справа круг / плоский - 610 mm / 1.100 x 610 mm
45° Справа круг / плоский - 610 mm / 880 x 610 mm
Минимальный диаметр для резки круг - 30 mm
Минимальный размер для резки плоский - 30 x 30 mm


Технические характеристики (таблица)
Длина подачи за один ход - 3.000 mm
Мощность привода (пила) - 7,5 kW
Скорость полотна - 17 - 120 m/min
Размеры полотна - 10.000 x 54 (67) x 1,6 mm
Минимальная длина остатка в автоматическом режиме - 280 mm
Минимальная длина реза - 25 mm
Суммарная мощность - 16 kW
Подача пилы - сервоподача через шарико-винтовую пару
Подача материала - сервомотор через рейку
Зажим материала - гидравлический
Очистка полотна - электрическая щетка для стружки


Габариты и вес (таблица)
Длина - 7.000 mm
Ширина - 4.700 mm
Высота - 3.240 mm
Вес - 7.500 kg
Высота опоры материала - 800 mm


Характеристики / технические данные (кратко)

• Модель: HBE610-1256GA
• Режущие способности и углы: см. выше
• Полотно: 10.000 x 54 (67) x 1,6 mm
• Диапазон скоростей полотна: 17 - 120 m/min
• Мощность пилы: 7,5 kW / Суммарная мощность: 16 kW
• Длина подачи (один ход): 3.000 mm
• Минимальная длина остатка (авто): 280 mm; минимальная длина реза: 25 mm
• Зажим материала: гидравлический; управление подачей: сервопривод
• Особенности: Behringer регулирование давления резания, двойной тиск, направляющие из чугуна, минимальное количество смазки, электрическая щетка для стружки
