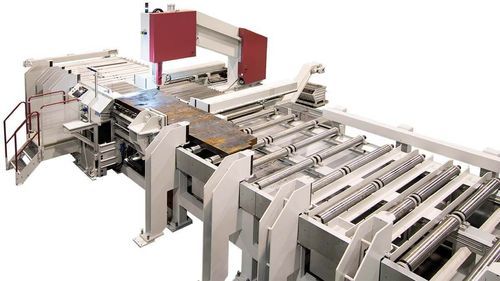

Ленточная пила VPS60-220A

вертикальнаядля цветных металловдля алюминия

Высочайшая эффективность при поперечной распиловке плит и блоковАвтоматический листогиб VPS60-220A - это решение BEHRINGER для полностью автоматической поперечной распиловки больших плит и блоков. Вертикальное расположение пильной ленты имеет явные преимущества перед горизонтальным, так как длина зацепления пильной ленты значительно короче. Благодаря прочной базовой конструкции и высокопроизводительным компонентам автоматические листогибы серии VPS предназначены для сложных условий эксплуатации в металлургии, промышленности и металлопроизводстве. Они подходят для цветных металлов, алюминия, простых рабочих сталей и труднообрабатываемых материалов, таких как инконель или титан. Модульная конструкция позволяет индивидуально адаптировать пилы для поперечной резки плит к требованиям заказчика.Вертикальное расположение пильной лентыУменьшает длину зацепления при распиловке широких плит и листов. По сравнению с горизонтальными ленточными пилами можно использовать ленточные полотна с более мелкими и тонкими зубьями. Это повышает производительность пиления, снижает затраты на инструмент и уменьшает пропил.Высокопроизводительный пильный узелВ основе системы лежит устойчивая к кручению С-образная рама. Прямое направление пильной рамы вблизи рабочей зоны обеспечивает лучшую производительность пиления и низкий уровень вибраций.Подающий захват с сервоприводомБлагодаря линейному перемещению неподвижных губок тисков материал позиционируется надежно и точно. Захват разделен для размещения широких плит и позиционируется с помощью двух шпиндельных приводов с электронной связью.Непревзойденная точность и производительность резанияВысокая точность резания, бесшумная работа и долгий срок службы пильного диска достигаются за счет специальной конструкции пильной рамы, устойчивой к кручению. Усилие для подачи пилы прикладывается непосредственно под точкой резания, что обеспечивает более точные движения подачи.Чугунные направляющие лентыИзготавливаются компанией Behringer и обеспечивают гашение вибрации непосредственно у режущей кромки, увеличивая срок службы инструмента.Приводные двусторонние щетки для удаления стружкиАктивно очищают полотно и предотвращают втягивание стружки в канал реза. Щетки автоматически регулируются в направлении пильного полотна, обеспечивая равномерную очистку и увеличивая срок службы инструмента.Система сервоподачиСистема сервоподачи Behringer обеспечивает постоянное удаление стружки и максимально использует возможности современных ленточнопильных станков. Быстрое реагирование на датчики давления резания предотвращает перегрузку и преждевременный износ.Автоматический направляющий рычагПодвижная направляющая ленты автоматически настраивается на высоту резания для достижения оптимальных результатов пиления без ручной регулировки.Оптимальная доступностьВсе важные узлы и компоненты легко доступны. Открытая конструкция обеспечивает прямой доступ ко всем изнашивающимся деталям, оптимизируя техническое обслуживание и ремонт и упрощая замену пильных дисков.Транспортер для стружкиСтандартный транспортер для стружки большого размера со встроенным баком для охлаждающей жидкости расположен под пильным узлом, непосредственно в направлении потока стружки. Стружка и охлаждающая жидкость собираются и разделяются здесь. Конвейер можно выдвинуть для очистки и обслуживания.Экономичное использование твердосплавных пильных дисковБлагодаря надежной конструкции, новейшим сервотехнологиям и продуманному отводу стружки.Простота в использованииБыстрое и удобное управление всеми функциями с помощью сенсорного управления.Технические характеристикиДиапазон распиловки плоской поверхности Ш x В2 250 x 600 ммМалый размер распиливаемой поверхности Ш x В500 x 20 ммМалая длина реза15 ммДлина подачи за один ход1 500 ммМощность привода7,5 кВтСкорость пилы17 - 120 м/минРазмеры пильного диска11 080 x 54 x 1.6 ммДлина заготовки в автоматическом режиме40 ммОбщая мощность15 кВтПитание пилы реверсивноеПодача через шестернюВинт шарика подачи материалаЗажим материалагидравлическийОчистка пильного диска от стружки с электроприводомДлина11 700 ммШирина3 600 ммВысота4 220 ммВес19 000 кгВысота опоры материала1,650 ммОсновные характеристикиВертикальная пильная лента для уменьшения длины зацепления и повышения производительности резанияУстойчивая к кручению С-образная рама для стабильности и низкой вибрацииЗахват подачи с сервоприводом для точного позиционирования материалаВысокая точность реза и долгий срок службы пильного полотнаЧугунные направляющие для гашения вибрацииПитаемые двусторонние щетки для очистки пильного полотнаСистема подачи для оптимального удаления стружкиАвтоматическая регулировка направляющих рычаговПростое обслуживание и доступностьВстроенный транспортер стружки и бак для охлаждающей жидкостиСенсорное управление
