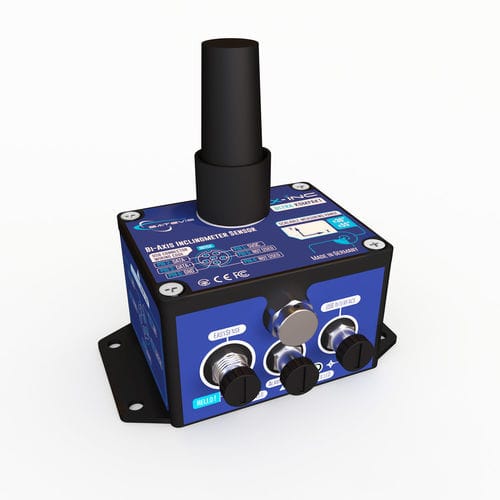

Наклономер 2 оси Satevis Alpha-INC-SK 30B

LoRaWANбеспроводнойMEMS

Обзор продукта: Satevis® Alpha-Inc-SK 30B — это высокоточный беспроводной двухосевой инклинометрический датчик (масштабируемый диапазон ±30° / ±55°), интегрирующий открытый стандартный протокол LoRaWAN®. Он идеально подходит для мониторинга структурного здоровья (SHM), геотехнических приложений, землеустроительных работ и проектов умной инфраструктуры. Устройство поддерживает слияние датчиков (функция Easy-Sense), что позволяет бесшовно интегрироваться с внешними датчиками окружающей среды для расширенной функциональности. Оно предлагает легкую интеграцию с облачными платформами третьих сторон (TTN, Chirpstack, Datacake, CommonSense®), обеспечивая гибкое развертывание и получение данных в реальном времени. Ключевые особенности: - Высокоточный двухосевой инклинометр с масштабируемым диапазоном ±30° / ±55° - Точность/повторяемость датчика (полный масштаб, 25°C): - ±0,00183° для диапазона ±30° - ±0,00366° для диапазона ±55° - Открытый стандартный протокол LoRaWAN® с различными частотными планами 868-923MHz - Ультрадальний диапазон: 8-10 км в прямой видимости и 1 км в городской среде - Прочный и водонепроницаемый алюминиевый корпус - Ультранизкое энергопотребление, срок службы батареи до 7 лет - Встроенный регистратор данных: 322 000 записей на канал - Гибкая интеграция облачного программного обеспечения Слияние датчиков (функция Easy-Sense): - Интеграция с внешними датчиками для подключения моделей ИИ - Предоставляет тип датчика, настройки калибровки/дата, значения порогов тревоги (Критический, Серьезный, Незначительный), нулевое смещение датчика/дата - Позволяет точно предсказывать потенциальные повреждения, неисправности или отказы Критерии тревоги: - Настраиваемые пороги тревоги: Установите независимые пороги тревоги для каждого измерительного канала с гибкой логикой И/ИЛИ для сложных триггеров - Три уровня тревоги: Определите уровни тревоги Критический (наивысший), Серьезный и Незначительный, чтобы приоритизировать уведомления и автоматизировать действия (например, активацию реле) в зависимости от серьезности тревоги - Опциональный выход тревоги с сухим контактом для интеграции с внешними системами тревоги, ПЛК или BMS Бесшовная облачная интеграция: - Легкая интеграция с облачным программным обеспечением третьих сторон через протокол LoRaWAN® - Полностью документированная связь по восходящему и нисходящему каналу - Интуитивно понятные типы сообщений, смоделированные по стандартным методам HTTP (POST/GET) - Готовый к использованию исходный код JavaScript для интеграции с TTN и Chirpstack Нулевая установка и установка датчика: - Автоматическая функция нулевой установки упрощает установку - Нулевая установка может выполняться с помощью магнита или удаленно из облака Технические характеристики: - Технология инклинометра: MEMS - Масштабируемый диапазон измерений: Выбираемый пользователем ±30° или ±55°, автоматическая настройка диапазона - Разрешение датчика: 0,00183° для диапазона ±30°, 0,00366° для диапазона ±55° - Плотность шума: 0,0009 °/√Hz - Точность датчика (полный масштаб, @ 25°C): ±0,005° для диапазона ±30°, ±0,01° для диапазона ±45°, ±0,02° за пределами диапазона ±45° - Зависимость смещения от температуры: ±0,002°/°C (–25°C до +85°C) - Дрейф смещения за время жизни (@25°C): ±0,05° - Частотная характеристика датчика (-3 дБ): DC до 10 Hz (±30°), DC до 40 Hz (±85°) - Калибровка: Заводская калибровка на 9 контрольных точках (0°, ±5°, ±10°, ±30°, ±45°), настройки сохранены в памяти Flash датчика - Нулевая установка датчика: Активируется магнитом или удаленно из облака - Встроенный датчик температуры: Диапазон: -40°C до +75°C, Разрешение: ±0,06°C, Точность: ±1°C - RF характеристики: LoRaWAN V1.0.2 REVB CLASS A, только OTAA, Настраиваемый частотный план (Европа 868MHz, США 915MHz, Австралия 915MHz, Азия 923MHz, Корея 920MHz, Индия 865MHz), Мощность TX: 14dBm, Чувствительность приемника: -136,5dBm, Бюджет связи: 158dB, Максимальный диапазон: 8-10 км LOS, 500м-1 км в городской среде, Водонепроницаемая всенаправленная антенна типа N (2dBi/5dBi) - Механические: Алюминиевый и водонепроницаемый корпус, Размеры: 111x51x64 мм (без антенны), Вес: 350г, IP67 | Nema 6 / IP68 (с крышкой разъема M8), Ударопрочность: 100g/50ms, Рабочая температура: -40°C до +75°C, Относительная влажность: 0 до 98%RH, Крепление: Винтовое крепление - Источник питания: Неперезаряжаемая литиевая тионилхлоридная батарея размера D (19Ah, 3,6V), USB питание 5VDC (внутренняя батарея отключена при питании от USB), Потребление тока: 15-20mA (сбор данных), 35mA (радиопередача), <11µA (режим экономии батареи) - Регистратор данных: 380,000 сеансов записи на канал (3 канала), 279,000 сеансов записи на канал (5 каналов), Загрузка через USB (формат CSV) - Выход тревоги: 3 x Сухие контакты (Незначительный, Серьезный, Критический), Разъем M8-5 пиновый - Сертификации: CE, FCC, ARIB STD-T66, ROHS, Код HS: 9031.80.20, EAR99 - Включенные аксессуары: 1x Литиевая первичная батарея (размер D, 19Ah), 1x Магнит для функций нулевой установки и Hello, 2x Крышка M8, 1x USB к M8 кабельный адаптер (2м), 1x Самосваривающаяся лента (25см), 1x LoRaWAN® антенна - Опциональные аксессуары: Кронштейн для монтажа под углом 90°, Магнитный монтажный комплект, Защитный кожух разъема, Сертификат калибровки - Гарантия: Ограниченная гарантия на 2 года Применения: - Мониторинг наклона базовой станции антенны - Мониторинг наклона строительной площадки - Мониторинг мостов - Мониторинг туннелей - Мониторинг грузовых судов - Мониторинг самолетов
