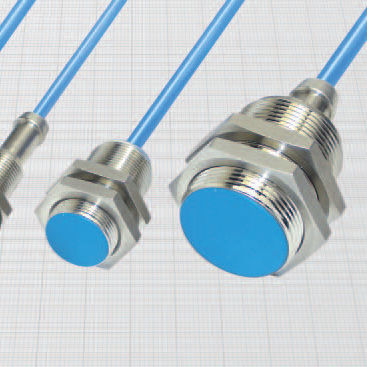

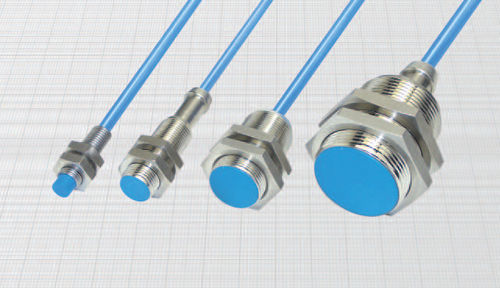

Индуктивный бесконтактный датчик DC8/4600S

электромагнитныйцилиндрическийM30

- Серия NAMUR со светодиодом - Без усиления на постоянном токе 2 провода - Кабельный выход Общие характеристики: С помощью этой новой серии датчиков можно управлять специальными входами для датчиков NAMUR или входами для 2 проводных усиливаемых переключателей с низким током (до 10 мА). Выход имеет внутреннее срабатывание и контролируется светодиодом. Нагрузка может быть подана на обе клеммы (функция PNP или NPN). Технические данные: - Рабочее напряжение: 7,7 ÷ 30 В пост. тока - Максимальная пульсация: 10% - Ток в выключенном состоянии (Ir ): <1 мА - Минимальный рабочий ток (Im): 2 мА - Номинальный рабочий ток (Ie): 10 мА - Падение напряжения (Ud) при нагрузке 10 мА: < 6,5 В - Падение напряжения (Ud) при нагрузке 8 мА: < 5 В - Температурный диапазон: - 25° ÷ +70°C - Максимальный температурный дрейф расстояния срабатывания : ± 10% - Точность повторения (R): 2% - Гистерезис переключения (H): 10% - Степень защиты: IP67 - Индикатор состояния переключателя: желтый светодиод - Сечение кабельных жил: 0,35 мм2 на 8 и 12 мм 0,75 мм2 на 18 и 30 мм - Защита от короткого замыкания и перегрузки (8 мм в комплект не входит) - Защищен от любого неправильного подключения - В соответствии с EN60947-5-6 - Электромагнитная совместимость (ЭМС) в соответствии с EN60947-5-2 - Устойчивость к ударам и вибрации в соответствии с EN60068-2-27 EN60068-2-6 - Сертифицированную версию ATEX см. в каталоге ATEX Применение в соответствии с NAMUR: - Напряжение питания: 7,7 ÷ 9 В пост. тока - Потребление при 8,2 В с Rx = 1000 Ω с металлом: ≤ 1 мА без металла: ≥ 3 мА Материалы: - Кабель: 2 м ПВХ CEI 20 - 22 II; 90°C; 300 В; O.R. - Корпус 8 мм: нержавеющая сталь - Корпус 12 - 18 - 30 мм: никелированная латунь - Чувствительная поверхность: пластик
