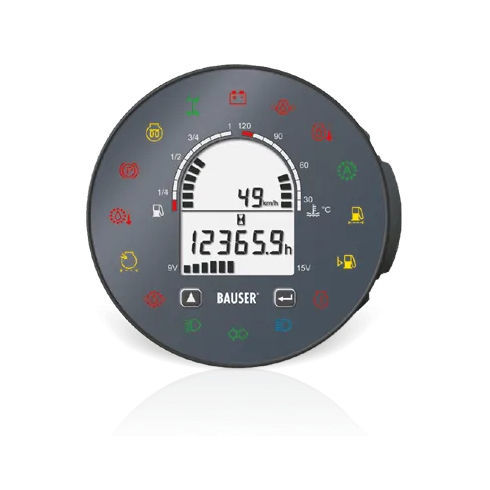

Широкая полукруглая арка и прямоугольный ЖК-дисплей с максимум 16 светодиодами, а также опционально 2 кнопки в корпусе стандартного выреза 100 мм. Крепится с помощью металлического хомута и двух гаек с накаткой.
21 сегмент в виде полного дисплея или разделенного на 2 половины гистограммы, а также 6-разрядная 7-сегментная индикация для дальнейших значений предоставляют разнообразные возможности визуализации.
пример применения: можно отдельно отображать уровень топлива и температуру, а ниже на дисплее - часы работы, сервисные показатели или выше - дополнительную гистограмму, показывающую напряжение аккумулятора.
Корпус:
Материал: пластик PC-ABS, цвет черный Лицевая сторона: полиэфирная пленка, устойчивая к химическому воздействию и УФ-излучению Зона обзора: поликарбонатное стекло с низким уровнем отражения
ЖК-ДИСПЛЕЙ:
2x 10 сегментов гистограммы для температуры и уровня топлива 1x 12 сегментов гистограммы для напряжения
6x 7-сегментная индикация следующих функций: 1. Часы работы (максимум 9999 ч),
2. Время работы (максимум 99999,9 ч), 3. Скорость (км/ч) / (миль/ч), 4. Расстояние (км) / (миль),
5. Обороты в минуту (об/мин), 6. Температура (°С) / (°F), 7. Коды ошибок
сегментная индикация часов 4х7
Подсветка: стандартная: зелено-желтая
Светодиодная индикация:
Максимально 16 светодиодов, настраиваемое назначение
Входы:
Максимально 16 цифровых входов - выбираемая полярность, 2х счетный вход, 3х сопротивление
Напряжение питания:
8...36 В ПОСТОЯННОГО ТОКА
Потребляемый ток:
Максимум 350 мА при 12 В постоянного тока
Температура окружающей среды:
-40° C...+85° C
Хранение:
-40° C...+85° C
Электрическое подключение:
Tyco super seal, 26 полюсов
Крепление:
Металлические зажимы с 2 винтами
Степень защиты:
IP67 спереди, IP40 сзади (опционально IP65)
Виброустойчивость:
EN 60068-2-64, SAE J1378
Ударопрочность:
---
