Энергосберегающая система для системы охлаждения

Обзор

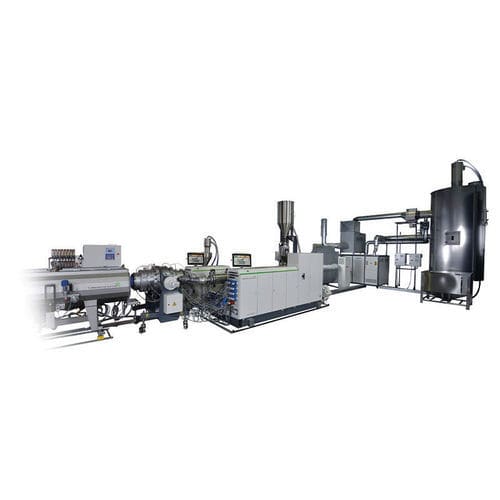

battenfeld-cincinnati представляет концепцию Green Pipe: подход к охлаждению и сушке в зоне downstream, предназначенный для снижения потребления энергии, воды и материалов на экструзионных линиях. Концепция объединяет внутреннее воздушное охлаждение, энергоэффективную сушилку и мониторинг энергии линии для оптимизации каждого downstream-компонента при производстве труб.

Концепция Green Pipe — downstream

• Потребление энергии в разделе охлаждения может быть уменьшено примерно на 50 %
• Потребление охлаждающей воды в час может быть снижено до ~90 %
• Потенциал Free Cooling может возрасти до 50 %

Компоненты Green Pipe
формообразующая головка helix II VSI-T с Efficient Air Cooling (EAC)

• Внутреннее противоточное охлаждение окружным воздухом: окружной воздух проходит через трубу навстречу направлению экструзии, обеспечивая равномерное внутреннее охлаждение
• В зависимости от применения длину зоны охлаждения можно сократить на 30 %–50 %
• Возможна интеграция в существующие экструзионные линии после консультации
• Большинство существующих форм battenfeld-cincinnati для труб можно модернизировать (retrofit)

Система сушки EAC (Labotek)

• Разработана совместно с battenfeld-cincinnati для использования с формами helix II VSI-T
• Энергоэффективная конструкция комбинированного сушильного агрегата
• Две отдельные зоны сушки для оптимизации производительности и энергопотребления

Мониторинг энергии и модульный подход

• Мониторинг энергии линии выявляет потенциал оптимизации для каждого компонента
• Модульный подход Green Pipe позволяет целенаправленные модернизации для снижения потребления материалов, энергии и воды

Загрузки
App_Pipe_EN.pdf (доступен для скачивания на странице продукта)

Технические характеристики

• Название концепции: Green Pipe concept
• Основная технология охлаждения: EAC (Efficient Air Cooling) — внутреннее противоточное охлаждение окружным воздухом
• Ожидаемое снижение энергии на участке охлаждения: до ~50 %
• Экономия охлаждающей воды: до ~90 % в час
• Рост Free Cooling: до 50 %
• Возможное сокращение длины зоны охлаждения: 30 %–50 % в зависимости от применения
• Сушка: система сушки EAC (Labotek) с двумя независимыми зонами сушки
• Модернизация: интеграция в существующие линии возможна после консультации; многие формы battenfeld-cincinnati могут быть модернизированы
