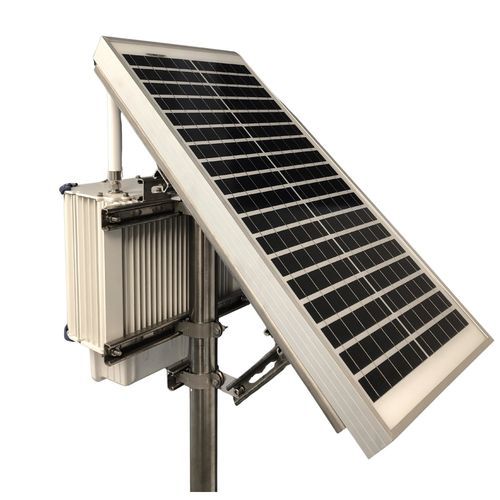

Система распределительных шкафов для распределения Solar iWAP XN3

для управленияустановленная на пилонеиз алюминия

Обзор
Solar iWAP XN3 — солнечно‑питаемый искробезопасный (intrinsically safe) беспроводной корпус, предназначенный для развёртывания низкопотребляющих беспроводных устройств в опасных зонах Zone 2 и Division 2, включая удалённые автономные площадки. Питается от Ex‑сертифицированного фотоэлектрического модуля и интегрированной перезаряжаемой батареи 12,8 В LiFePO4; корпус поддерживает LTE‑роутеры, IoT‑шлюзы и другие IIoT‑устройства, обеспечивая автономную и надёжную работу при отсутствии сетевого питания.

Питание и автономность
Система включает Ex‑сертифицированный фотоэлектрический модуль 30 Вт (поддержка до двух панелей по 30 Вт в параллели) и внутреннюю перезаряжаемую батарею 12,8 В LiFePO4 ёмкостью 15 Ah или 20 Ah. Система спроектирована так, чтобы при типичных конфигурациях обеспечивать примерно 36 часов батарейной ёмкости без солнечного освещения; полная зарядка батареи при нормальной рабочей нагрузке и ожидаемых солнечных условиях занимает около 7 дней.

РЧ и антенна
Solar iWAP XN3 использует iSOLATE искробезопасную RF‑технологию, обеспечивая гальванически изолированные искробезопасные RF‑выходы через стандартные N‑коннекторы. Эти изолированные RF‑выходы допускают использование стандартных (simple apparatus) антенн и позволяют подключать/отключать антенны вручную без выключения устройства.

Механика и окружающая среда
Корпус изготовлен из морского класса медь‑свободного алюминиевого сплава с белым эпоксидным порошковым покрытием для снижения солнечного нагрева. В нём используется экструзированный алюминиевый шасси с интегрированными охлаждающими ребрами для теплового управления; корпус рассчитан на широкий диапазон рабочей температуры (подходит для эксплуатации от −40 °C до +60 °C, в зависимости от установленного беспроводного устройства). Корпус очень прочный и имеет защиту IP66 и NEMA 4 для длительной эксплуатации на открытом воздухе.

Установка и конфигурация
Компактный корпус интегрирует солнечный контроллер, батарею, беспроводное устройство и RF‑изоляцию в компактном шасси. Доступны два стандартных размера корпуса; опционально предлагаются предварительно собираемые бронированные комплекты межсоединений для упрощения и ускорения монтажа на объекте. Крепление на стойке поддерживается с помощью кронштейна из нержавеющей стали.

Особенности

• Поддержка любой беспроводной технологии от любого поставщика
• Высокая прочность, степень защиты IP66, широкий температурный диапазон
• Сертифицированный 30 W фотоэлектрический модуль с допусками Zone 2 и C1D2
• Выбор аккумуляторов LiFePO₄ 15 Ah или 20 Ah
• Поддержка до 2 × 30 W солнечных панелей в параллели
• Доступны два стандартных размера; возможны индивидуальные размеры
• Простое развертывание с опциональными предварительно собранными бронированными комплектами межсоединений

Сертификация и пригодность
Разработан и сертифицирован для использования в опасных зонах (Zone 2 / Division 2), сочетая меры искробезопасности, интеграцию Ex‑сертифицированного PV‑модуля и соответствующую экологическую защиту для промышленных площадок.

Характеристики / технические спецификации

• Сертификация: II 3 (3) G Ex ec nR [ic Gc] IIC T6 Gc; 3 D Ex tc [ic Dc] IIIC T85°C Dc; cMETus Class I, Div 2, Groups A – D; Class II, Div 2, Groups F – G; cMETus Class I, Zone 2 AEx ec ic nR IIC T6 Gc; Class II, Zone 22 AEx ec ic tc IIIC T85°C Dc; Рабочая окружающая температура: -40°C ≤ Tamb ≤ 60°C
• Материал: Морской класс медь‑свободного алюминиевого сплава, эпоксидное порошковое покрытие
• Вес: 7,8 Kg – 12,0 Kg в зависимости от модели
• Габариты: 293 x 388 x 220 mm – 443 x 388 x 220 mm в зависимости от модели
• Фотоэлектрический модуль: Сертифицированный 30 W PV‑модуль (поддержка до двух панелей 30 W в параллели)
• Батарея: Встроенная перезаряжаемая батарея 12,8 V LiFePO₄; доступна в вариантах 15 Ah или 20 Ah
• Автономность: Предназначен для обеспечения ~36 часов батарейной ёмкости без солнечного освещения (типовая нагрузка)
• Тепловой дизайн: Экструзированный алюминиевый корпус с интегрированными ребрами охлаждения; белое эпоксидное покрытие для снижения солнечного нагрева
• Защита от проникновения: IP66 / NEMA 4
