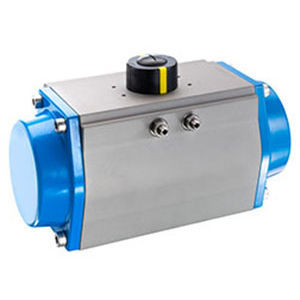

Ротационный привод GD series

пневматическийдвойного действияиз алюминия

Имея 40-летний опыт в области автоматизации, мы способны удовлетворить современные требования рынка арматуры и вместе со штанговым поворотным механизмом разработали новый пневматический четвертьоборотный привод для различных групп наших клиентов. Благодаря специальному дизайну, прочной конструкции и большому разнообразию технических характеристик мы выполняем требования от проектировщика и производителя оборудования до пользователя. Это охватывает очень широкий диапазон значений крутящего момента и углов поворота. ИСПОЛЬЗОВАНИЕ Для каждого применения запорной арматуры можно подобрать подходящий поворотный привод благодаря 18 различным размерам и крутящему моменту от 2 до 13.040 Нм. Высококачественное порошковое покрытие крышки и корпуса из алюминия с твердым покрытием позволяет использовать привод даже в агрессивных условиях окружающей среды. Интерфейс электромагнитного клапана расположен высоко на профиле и легко доступен, что оптимизирует установку пилотных клапанов. Регулировка конечного положения на противоположной стороне соединения электромагнитного клапана облегчает процесс настройки. Стандартизированный интерфейс VDI/VDE 3845 может использоваться для настройки всех имеющихся в продаже сигнальных и управляющих устройств. Индикатор положения является частью изделия, которое оснащено переменными зажимами для отображения положения клапана. Конечные положения могут быть настроены в диапазоне от 0° до 90°, а также от + 5° до -5°, что позволяет оптимально настроить клапан. Для большинства типоразмеров на каждый типоразмер привода доступны 2 варианта фланцев ISO, что обеспечивает гибкую автоматизацию арматуры. Восьмиугольное соединение шестерни адаптирует параллельное или диагональное расположение вала селектора арматуры и обеспечивает компактность конструкции привода.
