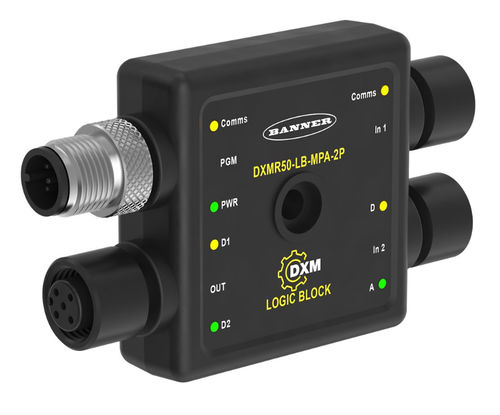

Аналоговый блок E/S DXMR50

цифровойModbusRS-485

Обзор
Перенесите логику из шкафа на участок при помощи компактных герметичных устройств, которые преобразуют дискретные, аналоговые и Modbus‑сигналы в настраиваемое управление. DXMR50 Logic Blocks обеспечивают удалённые I/O с встроенным управлением—без PLC, DIN‑рейки и прокладки проводки в панели.

Ключевые характеристики

• Выполнение логических и арифметических функций (AND, OR, подсчёт, задержка включения, масштабирование, вычисления, пороги) без PLC
• Бесплатное программное обеспечение для конфигурации для простой настройки—не требуется знания программирования (Logic Block Configuration Software от Banner)
• Девять вариантов моделей, комбинирующих дискретные, аналоговые (выбираемые 0–10 V или 4–20 mA) и Modbus I/O для различных требований
• Герметичный компактный корпус IP67/IP68 для установки в поле—не требуется корпус, DIN‑рейка или проводка в панеле
• Встроенные светодиоды с обеих сторон для быстрой диагностики; возможен монтаж в любом положении
• Поддержка Modbus RTU (RS-485), аналоговых датчиков и дискретных сигналов PNP для гибкой интеграции сигналов

Типовые области применения

• Используйте DXMR50 Logic Blocks для реализации локального управления (например, пороговые сигналы тревоги, простая последовательность, подсчёт и агрегирование) на уровне машины или датчика
• Упростите модернизацию или распределённые системы управления, переместив логику в поле и избежав перенастройки проводки шкафа и расширения I/O PLC
• Объединяйте устройства Modbus и аналоговые/дискретные датчики в одном компактном логическом модуле для индикации уровня в резервуаре, обнаружения застреваний, сигнализации мотора/привода и локальных выходов состояния

Сводка по семейству моделей
Семейство DXMR50 доступно в девяти конфигурациях, полученных из трёх типов входов × трёх типов выходов. Типы входов включают комбинации портов Modbus, аналоговых (0–10 V или 4–20 mA) и дискретных PNP входов. Опции выходов для каждой модели включают два дискретных PNP выхода, или аналоговый выход 4–20 mA + один дискретный PNP, или аналоговый выход 0–10 V + один дискретный PNP.

Настройка и развертывание

• Настройте логику с помощью бесплатного программного обеспечения от Banner (PLC не требуется)
• Устанавливайте непосредственно на машину или рядом с датчиками—прочный герметичный корпус устраняет необходимость в шкафу или проводке панели
• Встроенные индикаторы состояния ускоряют поиск неисправностей и пусконаладку

Характеристики / технические спецификации

• Название серии: DXMR50 Logic Blocks
• Типы входов: Modbus RTU (RS-485), аналог (выбираемый 0–10 V или 4–20 mA), дискретный PNP
• Варианты выходов: два дискретных PNP выхода; или 4–20 mA аналоговый выход + дискретный PNP; или 0–10 V аналоговый выход + дискретный PNP
• Количество вариантов продукта: 9 (3 конфигурации входов × 3 конфигурации выходов)
• Класс защиты: IP67 / IP68 (герметичный корпус для полевых условий)
• Крепление: предназначены для полевого монтажа, устанавливаются в любом положении; не требуется DIN‑рейка или панель
• Локальная диагностика: светодиоды с обеих сторон отображают состояние I/O и питания
• Конфигурация: бесплатное ПК‑программное обеспечение для конфигурации (Logic Block Configuration Software)
• Типичные приложения: локальное управление без PLC, индикация уровня в резервуаре, обнаружение застреваний, индикация состояния машины, простое секционирование и подсчёт
