Климатическая камера IPX series

для освещениягерметичная брызгозащищеннаядождя

Обзор
Герметичная испытательная камера из нержавеющей стали, предназначенная для проведения испытаний на попадание воды в диапазоне IPX1–IPX6. Система включает регулирование расхода, рециркуляцию воды по замкнутому контуру и встроенный поворотный стол для крепления образцов.

Общее описание

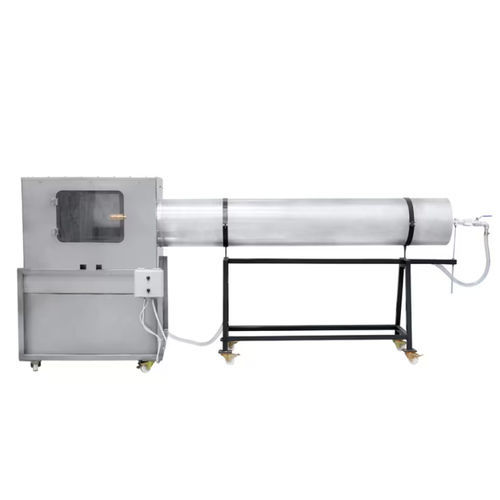

Система состоит из двух основных узлов: камеры с герметичным резервуаром и узла отводной трубы. Диаметр поворотного стола задаётся по требованию заказчика (Ø350–Ø500 мм). Камера оснащена внутренней подсветкой и плексигласовой крышкой для наблюдения. Отводная труба номинально Ø400 мм и длиной 2.5 м; высота регулируется рукояткой. Соединения для испытаний меняются вручную в соответствии с требуемым тестом IPX. Узел перемещается и фиксируется с минимальными усилиями.

Технические характеристики (подробно)

• Габариты камеры: 1000 × 1000 × 1500 мм (Ш × Д × В)
• Габариты узла отводной трубы: 580 × 2500 × 1340 мм (Ш × Д × В)
• Отводная труба номинал: Ø400 мм, длина 2.5 м
• Диаметр поворотного стола: Ø350–Ø500 мм (по заказу)
• Редукторный мотор: 400 V / 0.18 kW / 24 rpm
• Насос: 220 V / 1.1 kW / 0–120 L/min
• Электроподключение: 380 V / 1.3 kW (220 V опция)
• Управление потоком: расходомер и ручной клапан; рециркуляция воды по замкнутому контуру
• Наблюдение: внутренняя подсветка и плексигласовая крышка

Условия испытания IPX1

• Вода: пресная или деионизированная
• Длительность: 10 минут
• Расход: 0.25 L/min (контролируется расходомером и регулируется клапаном)
• Скорость вращения: 1 rpm
• Давление и температура: атмосферное давление / температура окружающей среды
• Расстояние: минимум 200 мм между каплеуловителем и образцом

Условия испытания IPX2

• Вода: пресная или деионизированная
• Длительность: 10 минут (4 × 2.5 мин)
• Расход: 0.75 L/min (контролируется и регулируется)
• Наклон/вращение: фиксированный наклон 15°, без вращения
• Давление и температура: атмосферное давление / температура окружающей среды
• Расстояние: минимум 200 мм между каплеуловителем и образцом

Условия испытания IPX3

• Вода: пресная или деионизированная
• Длительность: 5 минут
• Расход: 10 L/min ±5% (моментальный расход контролируется и регулируется)
• Скорость вращения: 10 rpm (опция)
• Угол поворота трубы: ±60° (всего 120°)
• Давление и температура: атмосферное давление / температура окружающей среды
• Расстояние: около 300 мм между колеблющейся трубой и образцом

Условия испытания IPX4

• Вода: пресная или деионизированная
• Длительность: 10 минут
• Расход: 10 L/min ±5% (моментальный расход контролируется и регулируется)
• Скорость вращения: 10 rpm (опция)
• Угол поворота трубы: ±120° (всего 240°)
• Давление и температура: атмосферное давление / температура окружающей среды
• Расстояние: около 300 мм между колеблющейся трубой и образцом

Условия испытания IPX5

• Вода: пресная или деионизированная
• Длительность: 3 минуты
• Расход: 12.5 L/min ±5% (моментальный расход контролируется и регулируется)
• Скорость вращения: 20 rpm
• Давление и температура: атмосферное давление / температура окружающей среды
• Расстояние: сопло до образца между 2.5 m и 3 m

Условия испытания IPX6

• Вода: пресная или деионизированная
• Длительность: 3 минуты
• Расход: 100 L/min ±5% (моментальный расход контролируется и регулируется)
• Скорость вращения: 20 rpm
• Давление и температура: атмосферное давление / температура окружающей среды
• Расстояние: сопло до образца между 2.5 m и 3 m

Критерии оценки испытаний

• После сушки осмотреть внутреннюю часть на наличие воды или влаги
• Внутри испытываемого устройства не должно быть воды
• Электронные компоненты должны сохранять полную работоспособность
• Не должно быть физических деформаций, вызванных давлением

Ключевые особенности / Технические достоинства

• Диапазон испытаний: IPX1–IPX6
• Герметичный резервуар из нержавеющей стали с интегрированным поворотным столом
• Регулируемый поворотный стол Ø350–Ø500 мм
• Отводная труба Ø400 мм, номинальная длина 2.5 m
• Замкнутый контур рециркуляции, расходомер и ручной клапан для точного контроля потока
• Внутренняя подсветка и плексигласовая крышка для визуального контроля
