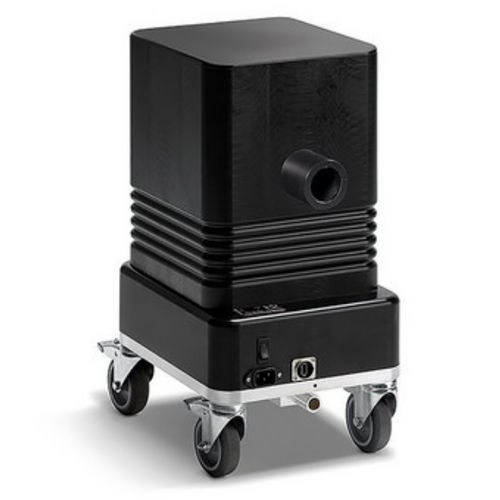

Измерительная система частичной разгрузки PD30-E

подвижная

Диагностика кабелей среднего и высокого напряжения дает возможность раннего обнаружения уязвимостей, позволяя проводить профилактические работы до отказа кабеля в обслуживании. PD30-E предлагает как портативные, так и встроенные решения для диагностики, а также для точного анализа кабелей, их соединений и заделки. Производительность: PD30-E объединяет в одном устройстве фильтр высокого напряжения вместе с конденсатором связи, что делает его компактным и высокоэффективным одновременно. Приложение: Подходит для тестирования XLPE, PE, EPR и PILC кабелей длиной до 100 км. Локализация ПД: Точная локализация ЧР-КЗ в кабелях с точностью до 1% и разрешением 0,1 pC на 0,1 м. Полная система: В сочетании с устройством HVA28TD (не входит в комплект поставки) PD30-E создает полнофункциональную и полноценную систему для 30 кВ выходного напряжения. Соответствие: Устройство PD30-E соответствует руководству IEEE 400.3 и стандарту IEC 60270 с локальными производными. Напряжение (синусоидальная волна) - 34 кВ, 24 кВрм Емкость - PD-2 CC - PD-2 фильтр ~ 1 нФ ~ 1 нФ Диапазон скорости (v/2) - 10 - 150 м/мкс Уровень фона PD - < 10 pC Скорость выборки - 250 мс/с
