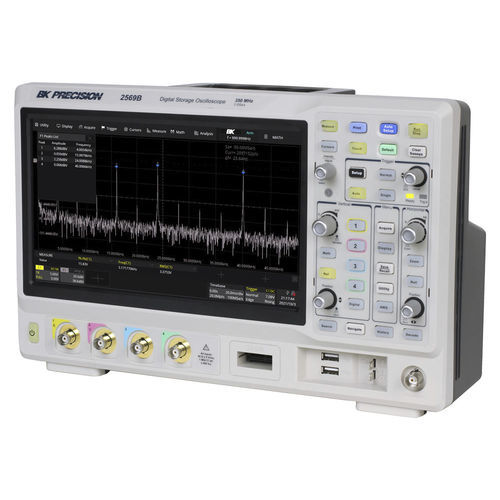

Цифровой осциллограф 2569B-MSO

со смешанными сигналамипереноснойнастольный

Осциллографы серии 2560B с цифровой памятью (DSO) и смешанными сигналами (MSO) предлагают модели с полосой пропускания 100 МГц, 200 МГц и 350 МГц в 4-канальной конфигурации, с частотой дискретизации 2 GSa/s и максимальной глубиной памяти 200 Mpts. Кроме того, эти осциллографы оснащены большим 10,1-дюймовым емкостным сенсорным дисплеем с разрешением 1024 x 600 и интуитивно понятными сенсорными жестами. Эта серия расширяет возможности отладки за счет новых программных функций, включая зональные триггеры, графики Боде и анализ мощности. Генератор сигналов произвольной формы с частотой 50 МГц и последовательное декодирование протоколов I2C, SPI, UART, CAN и LIN входят в стандартную комплектацию всех моделей. Модели DSO могут быть модернизированы до MSO, обеспечивающего 16 цифровых каналов, в любое время после покупки. Дополнительные программные обновления доступны для последовательного декодирования протоколов FlexRay, I2S, CAN FD, MIL-STD-1553B, SENT и Manchester. Чтобы приобрести лицензионный ключ для любой из опций, заполните форму запроса лицензии. максимальная частота дискретизации 2 Гса/с максимальная глубина памяти 200 Мпт Скорость обновления волновых форм 120 000 wfms/s (обычный режим) и 500 000 wfms/s (режим последовательности) 16 цифровых каналов с набором логических пробников (входит в комплект моделей -MSO) Декодирование последовательных шин для протоколов I2C, SPI, UART, CAN и LIN генератор сигналов DDS 50 МГц и графики Боде Функция анализа мощности оценивает 11 различных параметров источника питания Функция сегментированного сбора и истории с максимальным объемом памяти 90 000 кадров Математическая функция поддерживает 2 трассы, работу с БПФ и редактор формул Дистанционное управление доступно через встроенный веб-сервер или программное обеспечение для ПК Pass/Fail Trig out и EXT Trig
