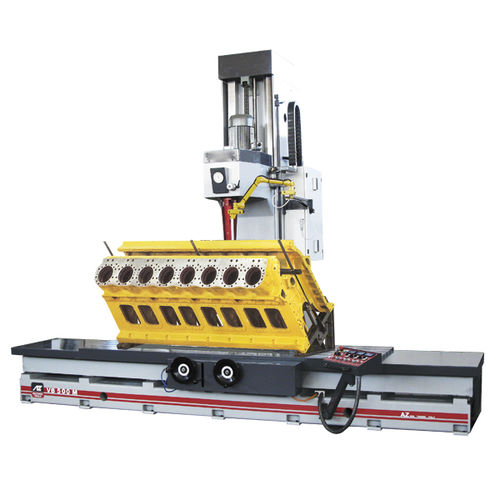

Традиционный расточно-фрезерный станок VB500

с ручным управлениемвертикальныймногоосный

Они имеют бесступенчатую регулировку вращения шпинделя, перемещения стола и подачи расточного инструмента. Дополнительной эксклюзивной функцией является электронное перемещение стола по двум осям с переменной скоростью. Это позволяет оператору позиционировать заготовку с помощью джойстиков на панели управления, что значительно снижает усилия, необходимые для центрирования шпинделя в цилиндрах для настройки расточной операции. Большие VB были разработаны для мастерских с тяжелыми дизельными двигателями, которым требуется большая производительность фрезерования и растачивания. Диапазон производительности расточки составляет от 1,18 до 14 дюймов. Максимальный вертикальный ход силовой головки составляет 36,3". В стандартную комплектацию входит 16-дюймовая фрезерная головка CBN. 22-дюймовое расстояние от колонны до осевой линии в нижней части колонны и 74,8-дюймовый ход стола обеспечивают достаточную производительность для блоков 3412 и 3508 Cat. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон растачивания 30-500 [мм] Максимальная высота расточки 1450 [мм] Максимальная ширина фрезерования 500 [мм] Максимальная длина фрезерования 2700 [мм] Максимальный вертикальный ход головки 450 [мм] Расстояние от центра шпинделя до колонны 550 [мм] Поверхность стола 3000-850 [мм] Максимальное продольное перемещение стола 2900 [мм] Максимальное поперечное перемещение стола 200 [мм] Максимальное расстояние между головкой и столом 2160 [мм] Вращение шпинделя 0-50 [мм/мин] Движение головки 40-400 [об/мин] Перемещение стола 0-200 [мм/мин]
