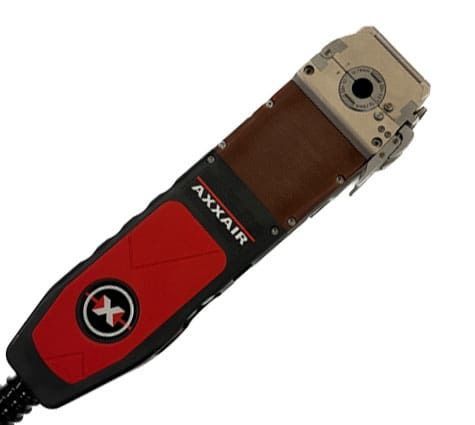

Сварочная головка с охлаждением водой X-750 series

орбитальнаядля трубдля микросборки

Обзор
AXXAIR X-750 — орбитальная сварочная головка Microfit закрытого типа для сварки труб и микрофиттингов в ограниченных или труднодоступных местах. Водяное охлаждение и безсмазочные компоненты делают её пригодной для чистых помещений и сред с высокой чистотой, характерных для полупроводниковой, аэрокосмической и фармацевтической промышленности. Система быстрого подключения упрощает настройку и обслуживание; конструкция рассчитана на работу при высоком цикле нагруженности.

Ключевая информация
ДИАПАЗОН НАРУЖНОГО ДИАМЕТРА ТРУБ: 0,118 – 0,75" / 3 – 19,05 мм
СИСТЕМА ОХЛАЖДЕНИЯ: Водяное охлаждение

Спецификации (таблица)
Артикул — X-750E — X-750MIE
Описание — Microfit‑головка закрытого типа с кабелем 8 m (26 ft); водяное охлаждение — Microfit‑головка закрытого типа с кабелем 8 m (26 ft); водяное охлаждение; совместима с источником AMI
Диаметр трубы — 0,118 – 0,75" / 3 – 19,05 мм — 0,118 – 0,75" / 3 – 19,05 мм
Диаметр электрода — 0,040" или 1/16" / 1,0 мм или 1,6 мм — 0,040" или 1/16" / 1,0 мм или 1,6 мм
Вес с кабелем — 12,8 фунт / 5,8 кг — 12,8 фунт / 5,8 кг
Максимальный сварочный ток — 120 A — 120 A
Рабочий цикл — 80 A при 60% — 80 A при 60%
Рабочая температура — +0 °C / +40 °C (32 °F / 104 °F) — +0 °C / +40 °C (32 °F / 104 °F)
Блоки питания — AXXAIR SAXX — AMI с автоматической калибровкой (для X-750MIE)

Преимущества продукта

• Предназначена для ограниченных пространств: оптимальна для сварки труб и микрофиттингов в труднодоступных местах.
• Работа без смазки: совместима со стандартами чистых помещений и требованиями по высокой чистоте.
• Быстроразъемные цанги из нержавеющей стали: охватывают 3–19,05 мм (0.118"–¾") наружного диаметра без фиксирующих винтов.
• Система зажима с регулируемым усилием: обеспечивает точную регулировку прижима и упрощает разжатие после сварки.
• Водяное охлаждение: рассчитано на орбитальную сварку при высоком рабочем цикле.
• Удобство обслуживания: встроенный инструмент в корпусе для очистки ротора и замены/регулировки электрода.

Аксессуары
Доступен комплект смещённых электродов для сварки microfit‑to‑microfit.

Технические характеристики

• Модели / номера деталей: X-750E, X-750MIE
• Диапазон наружного диаметра труб: 0,118 – 0,75" (3 – 19,05 мм)
• Охлаждение: водяное
• Диаметры электродов: 0,040" или 1/16" (1,0 мм или 1,6 мм)
• Вес (с кабелем): 12,8 фунт / 5,8 кг
• Максимальный сварочный ток: 120 A
• Рабочий цикл: 80 A при 60%
• Рабочая температура: 0 °C до +40 °C (32 °F – 104 °F)
• Совместимые источники питания: AXXAIR SAXX; AMI (с автоматической калибровкой для X-750MIE)
