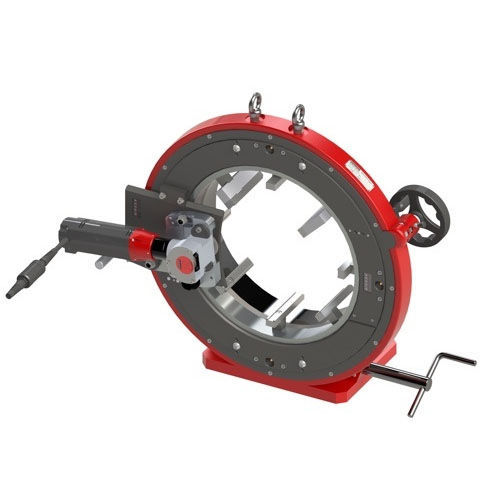

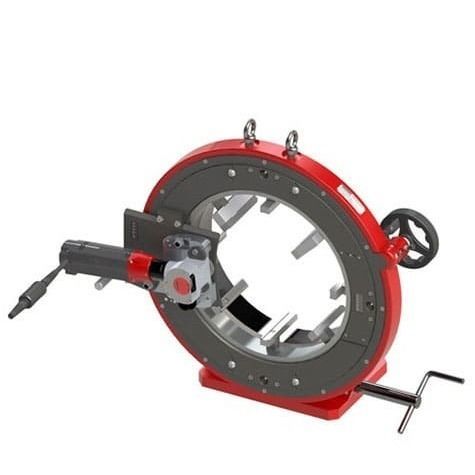

Труборез из нержавеющей стали CC421

электрическийорбитальныйустановленный на стенде

Описание
CC421 — орбитальная машина для резки труб, предназначенная для прецизионной резки труб диаметром от 8,625" до 16" (212–422 мм). Вращающийся пильный диск, перемещаемый концентрически вокруг трубы, обеспечивает перпендикулярные беззазубренные пропилы, сохраняя округлость трубы и минимизируя деформацию. Подходит для углеродистой стали, нержавеющей стали и экзотических сплавов; обеспечивает повторяемые результаты в промышленных условиях.

Привод и конструкция
Доступна с электрическим (стандартным или высокооборотистым) или пневматическим приводом. Электрические версии оснащаются двигателями 1200 W (110/220 V, 50–60 Hz). Концентрическая зажимная система из нержавеющей стали с несколькими точками контакта фиксирует трубу и защищает от загрязнений. Плавный вращающийся ролик, короткое расстояние между лезвием и губками и рычаг прорезания снижают вибрации, увеличивают срок службы диска и повышают безопасность и производительность оператора.

Преимущества продукта

• Линейка AXXAIR CC с электрическими или пневматическими приводами и концентричным зажимом из нержавеющей стали обеспечивает высокую точность реза и уменьшение деформации труб.
• Зажимы из нержавеющей стали защищают поверхность трубы от загрязнений.
• Плавный вращающийся ролик продлевает ресурс режущего диска и улучшает качество реза.
• Рычаг прорезания обеспечивает стабильное вхождение лезвия и облегчает управление.
• Короткое расстояние между лезвием и зажимами уменьшает вибрации и улучшает перпендикулярность.

Расходные материалы и аксессуары

• Высококачественные пильные диски для выполнения резов без заусенцев (перпендикулярность < 0.4 mm / 0.015"; в некоторых вариантах < 0.25 mm / 0.01").
• Смазочное масло и паста для резки.
• Опорные столы для длинных труб.

Техническая таблица
Описание | Стандартный электрический мотор | Высокоскоростной электрический мотор | Пневматический
Номер детали | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD
Диапазон диаметров | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm
Вместимость резки* | До 0.6" / 15 mm | До 0.6" / 15 mm | До 0.6" / 15 mm
Скорость вращения лезвия | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Мощность электрического мотора | 1200 W | 1200 W | н/д
Напряжение | 110 / 220 V | 110 / 220 V | н/д
Частота | 50 – 60 Hz | 50 – 60 Hz | н/д
Рабочее давление воздуха | н/д | н/д | 43.5 – 87 psi / 3 – 6 bar
Макс. акустическое излучение | 90 dB | 90 dB | 95 dB
Уровень вибрации | < 2.5 m/s2 | < 2.5 m/s2 | н/д
Вес единицы | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs
Габариты машины | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
Габариты упаковки | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
Вес упаковки | 410 lbs / 186 kg | 410 lbs / 186 kg | 410 lbs / 186 kg
* В зависимости от типа пильного диска и материала трубы

Технические характеристики

• Модель: CC421
• Диапазон наружных диаметров: 8.625" – 16" (212 – 422 mm)
• Максимальная глубина реза: до 0.6" / 15 mm (в зависимости от диска и материала)
• Доступные приводы: электрический (standard & fast) и пневматический
• Мощность электрического двигателя: 1200 W
• Напряжение: 110 / 220 V (50 – 60 Hz)
• Рабочее давление (пневматическая версия): 43.5 – 87 psi / 3 – 6 bar
• Скорости лезвия: 30–75 rpm (электрический standard); 95–280 rpm (электрический fast); 60–110 rpm (пневматический)
• Вес устройства: 195 kg / 429.9 lbs
• Габариты: 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
• Габариты упаковки: 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
• Вес в упаковке: 410 lbs / 186 kg
