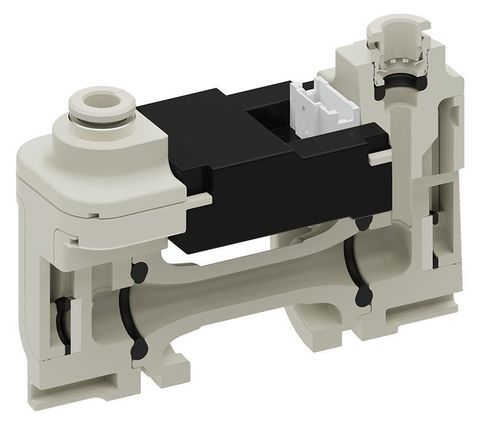

Ультразвуковой датчик расхода IFS

массовыйдля жидкостейдля гигиенических целей

Обзор
Точная, гигиеничная и бесконтактная измерительная система расхода. Ультразвуковой расходомер IFS точно измеряет расход и обеспечивает точную дозировку в приложении. Аппаратура обработки выполняет оценку измерений в реальном времени, а мощная процессорная технология обеспечивает быструю и точную измерение.

Ключевые характеристики

• AVS Römer push-in connector с запатентованной технологией hyperfit®
• Аппаратура оценки для обработки измерений в реальном времени
• Ультразвуковые датчики для бесконтактного измерения
• Гигиеничный дизайн, оптимизированный по мёртвым объёмам
• Свободное сечение трубопровода, обеспечивающее полный поток
• Интегрированная температурная компенсация для точных измерений

Преимущества

• Гигиеничный дизайн: бесконтактное измерение, оптимизация мёртвых объёмов, запатентованная концепция уплотнения hyperfit®
• Быстрое и точное измерение: мощная процессорная технология и оценка в реальном времени
• Высокая производительность: свободное сечение трубопровода для полного потока и точное измерение благодаря интегрированной температурной компенсации
• Широкий спектр применений: вода, молоко, сироп и другие по запросу

Принцип работы
Ультразвуковое измерение расхода выполняется по методу разности времен прохождения. Средняя скорость потока v_m выводится из разницы времен прохождения между датчиками. Формула (текст): v_m = (c^2 / (2 * L)) * (1/t1 - 1/t2). Где v_m = средняя скорость потока, c = скорость звука, L = расстояние между датчиками, t1 = время от датчика 1 до датчика 2, t2 = время от датчика 2 до датчика 1. Средняя скорость v_m и поперечное сечение потока A дают расход Q: Q = v_m * A.

Варианты интеграции
Доступны различные выходные сигналы:

• Аналоговый: 0-5 VDC (опционально импульс)
• Цифровой: Modbus, I²C (включая описание интерфейса)

Индивидуальные варианты

• Стандартный вариант: AVS Römer push-in connector размером 4, 6 и 8 мм
• Индивидуальные решения доступны по запросу

Применение

• Пищевая промышленность и напитки (например, кофемашины, молочное оборудование, postmix/premix)
• Промышленные приложения
• Life Science

Характеристики / технические спецификации

• Тип датчика: Ультразвуковой, бесконтактный
• Уплотнение / разъём: AVS Römer push-in connector с концепцией уплотнения hyperfit®
• Оценка измерений: Аппаратура оценки в реальном времени, мощный процессор
• Принцип измерения: Время прохождения / метод разности времен
• Компенсация: Интегрированная температурная компенсация
• Поперечное сечение: Свободное сечение трубопровода для полного потока
• Выходы: Аналоговый 0-5 VDC (опция импульса); Цифровой Modbus, I²C (описание интерфейса доступно)
• Стандартные размеры разъёма: 4 мм, 6 мм, 8 мм
• Типичные среды: Вода, молоко, сироп (прочие по запросу)
