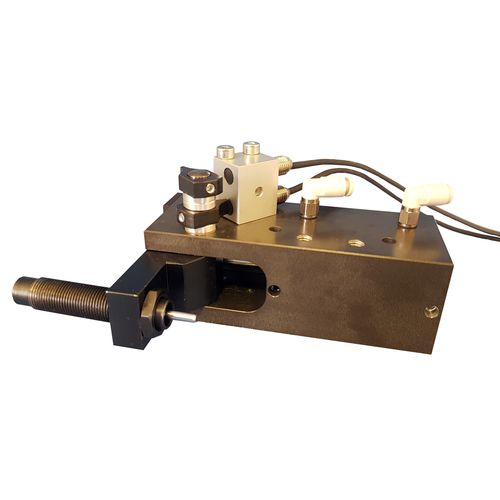

Ограничитель конвейера 3593006

Пневматический стопор с выдвижным пальцем, поворачивающимся на 90° в направлении движения поддона Фиксация с помощью тумблера Опции : Определение положения 3 возможных контакта на выдвижном пальце: . Гидравлический противооткатный амортизатор . Эластичный амортизатор . Стопорный винт Принцип действия выдвижного упора Выдвижной упор приводится в действие пневматическим цилиндром двойного действия. Он втягивается при повороте пальца на 90° в направлении движения паллеты или объекта, который необходимо остановить. При включении для остановки движущегося элемента он механически фиксируется тумблером, что обеспечивает высокую повторяемость этого упора (<0,05 мм у механического упора). Выдвижной палец при задействовании выдерживает силу удара не более 1280 Н. В зависимости от скорости и массы останавливаемого объекта, как правило, необходимо обеспечить демпфирование в точке контакта (упругое или гидравлическое в зависимости от условий применения). Выдвижной палец в стандартной комплектации имеет резьбу M8x1 (другие резьбы - по запросу, не более Ø12). Эта резьба позволяет установить регулируемый механический упор для регулировки положения упора, упругий или гидравлический амортизатор Опционально возможна установка 2 индуктивных датчиков Ø8. В зависимости от направления монтажа возможны левое и правое исполнение. Применение выдвижного пневматического упора Существует три основных варианта применения этого выдвижного упора: - Создание упора конвейера, упора паллеты, разделительного упора, цилиндра-стопора - Создание промежуточного положения для манипулятора или линейного пневматического портала - Выдвижение изделия на рабочем месте
