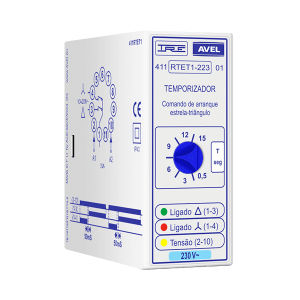

Управление запуском "звезда-треугольник".
- Пластиковая коробка с 11-контактным круглым штекером.
- Ручка для регулировки звездного времени (T).
- Режим "звезда", отображается красным светодиодом.
- Режим "дельта", индицируется зеленым светодиодом.
- Питание включено (2-10), индицируется желтым светодиодом.
- Напряжение питания указано на передней панели реле.
- Схема подключения, указанная на боковой стороне реле.
- Схема переключения указана на боковой стороне реле
Технические характеристики
- Временные шкалы (T):
- 0,5 a 15 с
- 2 a 60s
- Время задержки при изменении "звезда-треугольник": 50 мс
- Повторяемость: +/- 1%
- Допуск по питанию: -15%...+10%
- Потребляемая мощность: < 3VA
- Размеры: (Ш) 35 мм x (В) 79 мм x (Р) 77 мм
- Выходное реле:
- Макс. номинальная мощность: 2500 ВА (10A/250В)
- Макс. напряжение переключения: 400 В переменного тока
---
