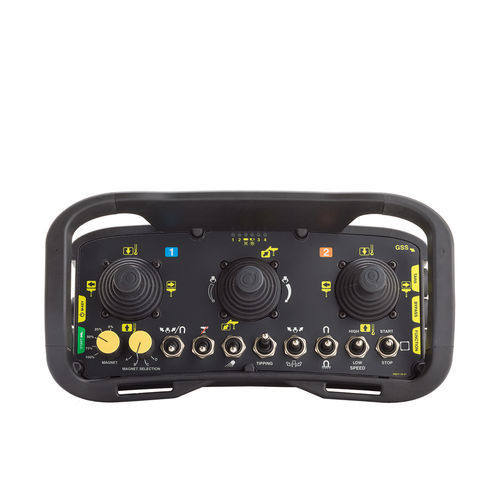

Пульт радиоуправления CURVE AJQ

с джойстикомс рычажным выключателемс поворотным переключателем

Обзор
CURVE AJQ — передающее устройство с джойстиками, в которое можно установить до 3 многокоординатных джойстиков. Благодаря технологии AIR Series оно подходит для дистанционного управления мостовыми кранами, прицепами для лодок, прессами, порталами и другими промышленными применениями в одиночных и составных конфигурациях. CURVE оснащён двунаправленным FHSS-радиомодулем (870/915 MHz) и опциональным настраиваемым цветным графическим TFT-дисплеем 2.8" с обратной связью по состоянию машины.

Аксессуары

• Поясной ремень
• Съёмная батарея NiMH или Li‑Ion и зарядное устройство

Органы управления

• Потенциометр
• Ротационный переключатель
• Тумблер
• Тумблер с вытяжным механизмом
• Тумблер с защитным колпачком
• Боковая кнопка

Опции и устройства сигнализации / датчики

• Кабельное управление (tether cable) — проводная альтернатива радиосвязи
• Zero‑G датчик — активируется при ударе, броске, перекатывании, падении >1 м или наклоне сверх заданного угла
• IR-датчик — ограничивает рабочую зону пульта и оператора
• 2.8" TFT-дисплей (320x240 пикселей, 65536 цветов) — 16 индикаторов, пять кнопок взаимодействия и опциональный энкодер; пригоден для внутри/наружного применения
• Матрица из 32 светодиодов — 32 диагностических светодиода с регулируемой яркостью и режимом NIGHT & DAY
• Внешний зуммер — звуковые сигналы
• Съёмный механический ключ зажигания — доступен, если портативная станция не имеет Key ID 0-1

Примеры применения

• Мостовые краны
• Режущие и прессовые машины
• Мобильные тележки / прицепы для лодок
• Портальные краны

Индивидуальные изделия / Примеры кастомизации
Кастомные решения включают адаптации для прицепов для лодок, пожарных машин и прокатных станов.

Технические характеристики / спецификации

• Питание: 7.2 V DC (NiMH); 7.4 V DC (Li‑Ion)
• Частотный диапазон: 870 / 915 MHz FHSS
• Хэмминговское расстояние: ≥9
• Типичный радиус действия: до 100 м (330 ft)
• Время работы (при непрерывной эксплуатации при 20°C) без дисплея: 24 ч (Li‑Ion); 12 ч (NiMH)
• Время работы с 2.8" дисплеем: 10 ч (Li‑Ion)
• Показатели безопасности функции STOP (EN ISO 13849-1 / EN IEC 62061): до PL e, SIL 3
• Показатели безопасности функций GSS/EMS/ATS: до PL e, SIL 3 (EN ISO 13849-1 / EN IEC 62061)
• Степень защиты: IP65 (NEMA 4)
• Рабочая температура: -20°C до +55°C
• Температура хранения: -40°C до +70°C
• Габариты: 309 x 170 x 182 мм
• Вес: 2.4 кг
