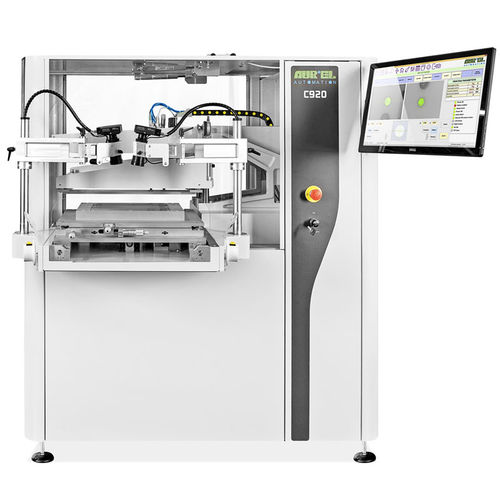

ТРАФАРЕТНЫЙ ПРИНТЕР ДЛЯ ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ
Эта специальная конструкция стандартной модели Mod. C920 использует запатентованный "синхронный моторизованный патрон / печатающую головку" для печати на цилиндрических деталях диаметром 6÷40 мм и длиной до 300 мм.
Область применения - трафаретная печать толстой пленкой на трубчатых нагревателях, датчиках, компонентах.
Максимальная площадь печати - 350 x 400 мм
Максимальный размер подложки - 450 x 450 мм
Максимальная ширина ракеля - 400 мм
Размер растра - 540 x 540 мм
Повторяемость каретки - ± 0,02 мм
Скребок и экран параллельны - ± 0,02 / 100 мм
Регулировка по X-Y - 25 мм
Регулировка по Z (высота экрана) - 10 мм
Тета-регулировка (вращение) - ± 3° на патроне
Ход печати - 50 - 400 мм
Скорость скребка - 0 - 300 мм/сек
Давление скребка - 0 - 12 кг
Диаметр трубки - 6 - 80 мм
Длина трубки - 10 - 300 мм
Скорость печати - 50 мм/сек (в среднем)
Размер растра - 12″ x 12″ до 21″ x 21″
Регулировка тета - ± 3° по экрану
Размеры - 1100W x 1350L x 1500H ммн (плюс монитор на регулируемом держателе)
Приблизительный вес - 400 кг
Подача сжатого воздуха - 5 Ate - 25 Нл/мин MIN
Электропитание - 230 В - 50 Гц - 4A
---
