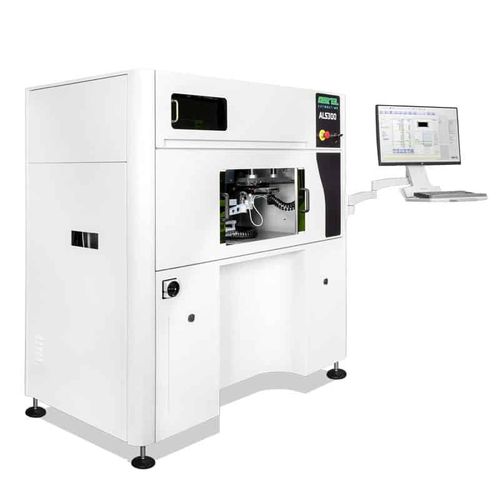

Лазерная регулировочная установка для печатных плат ALS300

Лазеры серии ALS300 могут использоваться для омической обрезки толстопленочных и чип-резисторов, а также для активной и функциональной обрезки гибридных, цифровых и радиочастотных схем. Лазеры ALS300 предлагаются либо в виде отдельной базовой системы, либо с дополнительными модулями обработки для интеграции в производственную линию заказчика. Обрезка толсто- и тонкопленочных гибридов и резисторов Функциональная обрезка чип-резистора SMD Омическая и функциональная обрезка радиочастотных модулей и модулей ASICs Сверление сквозных отверстий LTCC/HTCC и прокладка зеленой ленты Лазерная маркировка на керамике, металлах и пластмассах Базовая версия с ручной загрузкой Модернизация до автоматической обработки в полевых условиях Модули для обработки подложек/носителей Конвейерные модули для интеграции в линию 1064 нм - диодная накачка (6÷12 Вт) 532 нм - диодная накачка (3÷6 Вт) 355 нм - диодная накачка (1÷3 Вт) 1064 нм - Лампа с накачкой (50 Вт) СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ ЛУЧА Линейный привод X / Y Позиционирование луча Гальванометрическое позиционирование луча Держатель летающего зонда, 3-точечное измерение с активным режимом защиты контактов (опция) Держатель для карт зондов, стандартный держатель для карт зондов Aurel, дополнительный держатель для карт зондов сторонних производителей Двойной держатель (комбинация летающих зондов и карт зондов в одной системе) Операционная система Windows © Широкоэкранный монитор и промышленная клавиатура Операторская среда Aurel OC Подключаемый модуль распознавания образов Порты ввода/вывода для встроенной интеграции и модулей обработки Интерфейсы IEEE488, USB и последовательный порт для подключения внешних приборов PSI Расширенный режим программирования последовательностей обрезки Импорт карты резисторов из файлов CAD (.dxf, .dwg) Капот станка и предохранительные выключатели подъема и блокировки Сохранение рабочих рецептов и регистрация данных
