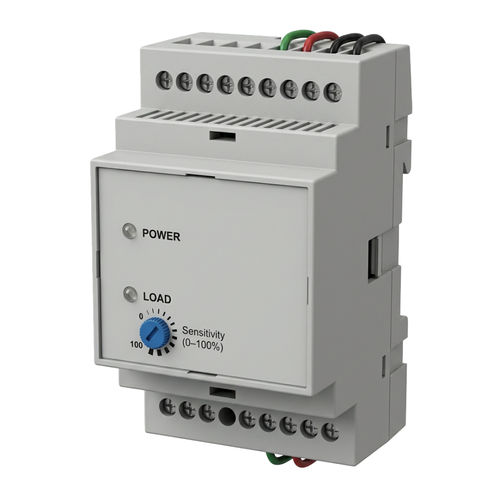

Реле для контроля уровень AT-DR50

Описание
Реле контроля уровня AT-DR50 для проводящих жидкостей предназначено для контроля и регулирования уровня воды, водных растворов или некоторых химических веществ в баке, резервуаре или промышленной установке. Оно считывает сигналы электродов AT-SONDE и включает или отключает управляющую цепь (насос, электромагнитный клапан, сигнализация и т.д.). Работа обычно осуществляется с использованием низкого безопасного напряжения, приложенного к электродам, чтобы избежать электролиза или коррозии.

Функции

• Детекция низкого уровня (защита от работы всухую, управление насосом).
• Детекция высокого уровня (предотвращение перелива).
• Поддержание постоянного уровня за счёт автоматического заполнения или опорожнения.

Принцип работы
Устройство работает на основе электрической проводимости жидкости. Электроды или датчики устанавливаются на разных высотах в резервуаре; когда жидкость касается электродов, между ними проходит ток. Реле фиксирует эту проводимость и запускает действия в зависимости от достигнутого уровня.

Конструкция
Разработано и произведено во Франции.

Технические характеристики

• Питание: 220 V
• Чувствительность: регулируется до 100 Ω
• Температура эксплуатации: -10 до +55 °C
• Макс. число датчиков: 3
• Время отклика: 100 ms
• Нагрузка на контактах: 5 A - 240 V
• Потребление: 5 VA
• Вес зонда: 45 g
• Габариты: 90 x 54 x 59 mm
