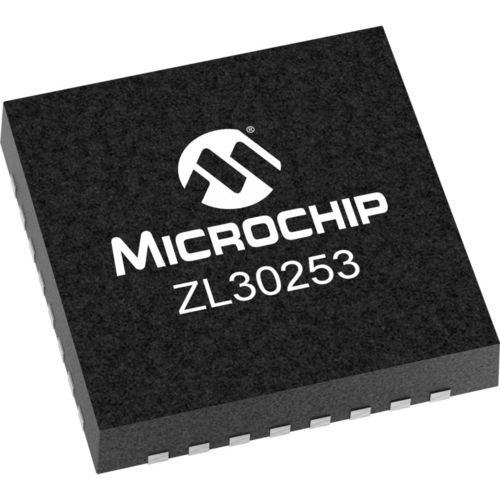

ZL30253 - это гибкая, высокопроизводительная ИС умножителя тактовых импульсов/аттенюатора джиттера. Из любой входной тактовой частоты от 1 кГц до 1250 МГц микросхема ZL30252 может формировать частотно-зависимые выходные частоты от 1 Гц до 1035 МГц и до 3 дифференциальных или 6 КМОП выходных тактовых сигналов. Джиттер выходного сигнала обычно составляет 0,16-0,28ps RMS (от 12кГц до 20МГц). Автоматическая самоконфигурация из внутренней памяти EEPROM позволяет подавать тактовые сигналы сразу после включения питания или сброса.
Особенности продукта
Три входных тактовых сигнала
Два дифференциальных/КМОП-входа
Один односторонний/КМОП-вход
Любая входная частота от 1 кГц до 1250 МГц (от 1 кГц до 300 МГц для КМОП)
Входные сигналы постоянно контролируются на предмет активности и точности частоты
Автоматическое или ручное переключение опорного сигнала
DPLL с низкой полосой пропускания
Программируемая полоса пропускания, от 14 до 500 Гц
Подавление джиттера до нескольких UI
Свободный ход или цифровое удержание при пропадании всех входов
Фазовая подстройка с цифровым управлением
Дробно-нечеткий APLL с низким джиттером и 3 выходами
Любая выходная частота от <1Гц до 1035МГц
Дробное преобразование частоты с высоким разрешением и погрешностью 0ppm
Простая в настройке, герметичная конструкция не требует внешних компонентов VCXO или петлевого фильтра
Каждый выход имеет независимые делители
Джиттер выходного сигнала обычно составляет от 0,16 до 0,28ps RMS (полоса интегрирования от 12кГц до 20МГц)
Выходы CML или 2xCMOS, возможно подключение к LVDS, LVPECL, HSTL, SSTL и HCSL
В режиме 2xCMOS выводы P и N могут работать на разных частотах (например, 125 и 25 МГц)
Выходной вывод питания с выходными напряжениями КМОП от 1,5 В до 3,3 В
Точная схема выравнивания выходных сигналов и фазовая подстройка для каждого выхода
Включение/выключение каждого выхода и безглючный старт/стоп (высокий или низкий уровень стопа)
---
