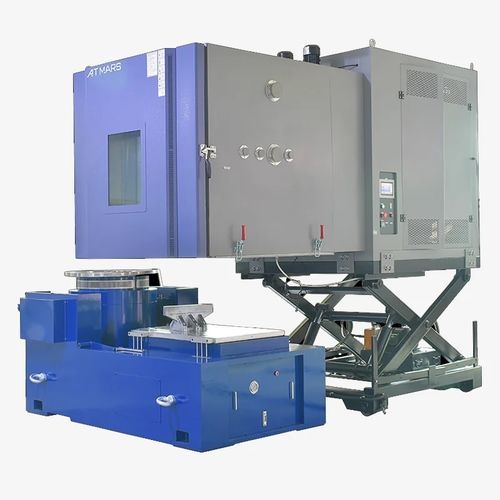

Термостатическая испытательная камера AHV series

климатическаявлажностидля измерения температуры

Описание продукта
Серия AGREE AHV — это камера испытаний температуры, влажности и вибрации, предназначенная для создания контролируемых условий температуры, влажности и электрико/механических вибрационных нагрузок для аэрокосмической отрасли, авиации, нефтяной, химической, электронной и телекоммуникационной отраслей, а также исследовательских и производственных подразделений. Позволяет проводить циклические и статические климатические испытания и комбинированные симуляции температура–влажность–вибрация для валидации производительности и надёжности изделий.

Область применения камеры AGREE
Камера AGREE применяется для испытаний аккумуляторов, авиационных и космических компонентов, автомобильных деталей, электронных сборок, инспекционных органов, научно-исследовательских институтов и вузов. Сокращает цикл разработки продукта за счёт проведения квалификационных климатических испытаний, проверки надёжности и воспроизведения условий эксплуатации.

Особенности продукта

• Доступна в нескольких объёмах рабочей камеры; совместима с электродинамическими и механическими вибрационными системами — может быть сконфигурирована с вибрационной плитой или без неё.
• Интегрированная конструкция, объединяющая шейкер (вибростенд) и климатическую камеру для комплексных испытаний.
• Двойная холодильная система (двухконтурная) для улучшенной холодопроизводительности.
• Поддерживает комплексные испытания среды: температура + влажность + вибрация в одном устройстве.
• Различные мобильные решения для перемещения шейкера или камеры в зависимости от условий площадки.
• Съёмная нижняя плита камеры для удобного подключения к различным электрическим вибрационным столам.

Технические характеристики

• Серия / модели: серия AHV (модели: AHV-225, AHV-408, AHV-800, AHV-1000, AHV-1210, AHV-1728, AHV-5832)
• Условия производительности: окружающая температура +20℃ или температура циркулирующей воды +25℃, пустая камера (без образца)
• Диапазон температур: -20 / -40 / -70℃ до +150℃
• Флуктуация температуры: ±0,5℃
• Равномерность температуры: ±2,0℃
• Отклонение температуры: ±2,0℃
• Скорость нагрева: в среднем 3℃/мин (напр.: -20℃→+100℃, -40℃→+100℃, -60℃→+100℃ при пустой камере)
• Скорость охлаждения: в среднем 1℃/мин (напр.: +20℃→-20℃, +20℃→-40℃, +20℃→-70℃ при пустой камере)
• Диапазон влажности: 20%RH ~ 98%RH
• Флуктуация влажности: ±2,0%RH
• Равномерность влажности: ±3,0%RH
• Отклонение влажности: ±3,0%RH (>75%RH); ±5,0%RH (≤75%RH)
• Частотный диапазон (вибрация): 3 ~ 5000 Hz (регулируется)
• Уровень шума: ≤75 dB(A) на расстоянии 1,0 м в рабочем состоянии
• Синусоидальная тяга: 300 кг ~ 35 т (возможна кастомизация)
• Перемещения, максимальная нагрузка и подробные параметры вибрационной системы: см. описание вибрационной испытательной системы
• Объём рабочего пространства (л): 225 / 408 / 800 / 1000 / 1210 / 1728 / 5832 (в зависимости от модели)
• Габариты внутреннего объёма (ШxВxГ мм) по моделям: AHV-225: 500 x 750 x 600; AHV-408: 600 x 850 x 800; AHV-800: 1000 x 1000 x 800; AHV-1000: 1000 x 1000 x 1000; AHV-1210: 1100 x 1000 x 1100; AHV-1728: 1200 x 1200 x 1200; AHV-5832: 1800 x 1800 x 1800
• Габариты внешние (ШxВxГ мм) по моделям: AHV-225: 1050 x 1600 x 1950; AHV-408: 1160 x 2110 x 2500; AHV-800: 1200 x 2410 x 2900; AHV-1000: 1200 x 2400 x 3100; AHV-1210: 1300 x 2410 x 3200; AHV-1728: 1400 x 2410 x 3280; AHV-5832: 2000 x 2400 x 5340
• Материал внутренней камеры: матовые пластины из нержавеющей стали SUS #304
• Материал внешнего корпуса: порошковое покрытие на листах углеродистой стали
• Теплоизоляция: жесткий полиуретановый пенопласт и стекловолокно
• Холодильная система: компрессор Copeland герметичный или компрессор BITZER полугерметичный; хладагенты с низким ODP R404A / R23
• Способ охлаждения: водяное или воздушное охлаждение
• Контроллер: полноцветный LED сенсорный контроллер с многоязычными опциями
• Способ подъёма: машина может автоматически подниматься и перемещаться влево/вправо; высота регулируется в зависимости от уровня вибрации
• Стандарты: GB/T 2423.10-2019; GB/T 2423.11-1997; GB/T 2423.12-1997; GB/T 2423.13-1997; GB/T 2423.14-1997; GB/T 2423.35-2019; GB/T 2423.36-2005; GB/T 2423.48-2018; GB/T 2423.49-1997; GB/T 2424.22-1986; GB/T 2424.24-1995
• Защитные меры: защита нагревателя от сухого сгорания; автоматический выключатель при перегрузке нагревателя; защита увлажнителя от сухого сгорания; автоматический выключатель увлажнителя при перегрузе; защита низкого уровня воды увлажнителя; защита компрессора от перегрева и перегрузки; защита от высокого напряжения; автоматические выключатели; защита от перенапряжения и пропадания фазы; сигнализация низкого уровня воды в баке
• Стандартные принадлежности: проходные отверстия Ø50 мм x2; ролики x4; держатели образцов из нержавеющей стали x2; прозрачное электронагреваемое изолирующее смотровое стекло x1; осветительная лампа x1
• Электропитание: AC 380V (±10%), (50±0.5)Hz, 3 фазы 4 провода + заземление / другое питание по требованию
• Индивидуальные опции: доступны по запросу
