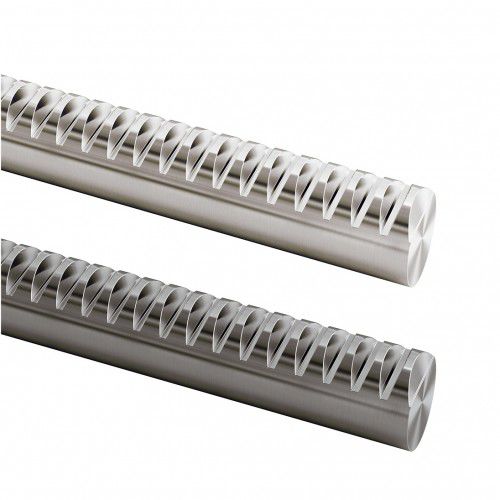

Зубчато-реечный привод с прямозубым зацеплением HPR series

спиральныйиз сталиточный

Q6 - Класс качества 6 Технические данные: Корпусная закалка стали по Стандарту АТЛАНТЫ (29 хххх0) Термообрабатываемая сталь согласно ATLANTA-Standard (29 xx xx5) Зубы затвердевшие с высокой производительностью ATLANTA процесс закалки и отшлифовки Шлифовать со всех сторон после затвердевания Погрешность общего шага GTf 1000 ≤ 0,036 мм 19°31'42" винтовая и прямая система зубов Модуль 2-4 Длина до 2000 мм Максимальное усилие подачи на шестеренчатый контакт до 409,0 кН Q7 - Класс качества 7 Технические данные: Термообрабатываемая сталь согласно АТЛАНТА-Стандарту Зубы затвердевшие с высокой производительностью ATLANTA процесс закалки и отшлифовки Шлифовать со всех сторон после затвердевания Полная погрешность шага GTf/1000 ≤ 0,052 мм 19°31'42" винтовая и прямая система зубов Модуль 2-10 Длина 2000 мм Максимальное усилие подачи на шестеренчатый контакт до 287,0 кН Круглый столб Q7 - Класс качества 7 Технические данные: Материал: E TG 88 acc. DIN 17210 закалённые и отпущенные 800 - 950 Н/мм² Заземление профиля Погрешность общего шага GTf/1000 ≤ 0,016 мм Модуль 1-4 Длина 2000 мм Максимальное усилие подачи на шестеренчатый контакт до 13,7 кН
