Цилиндрическая зубчатая шестеренка

с косозубым зацеплениемвалточная

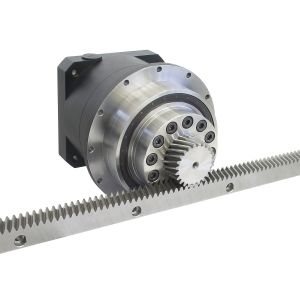

Когда речь заходит о выборе шестерни для использования в системе реечного привода, диаметр шага шестерни может иметь огромное влияние на систему. В АТЛАНТЕ имеется широкий ассортимент шестерен, включая фланцевые шестерни ISO, что дает инженеру-проектировщику гибкость в оптимизации своей конструкции. Новые фланцевые шестерни ATLANTA TR ISO имеют диаметр шага меньше, чем диаметр их окружности болтов, что снижает требуемый крутящий момент и коэффициент уменьшения. Линейный люфт от редуктора также уменьшен, так как радиус шестерни меньше. Другое значительное влияние на линейную жесткость, связанную с крутильной жесткостью редуктора, оказывает использование шестерен меньшего размера. Эта линейная жесткость обратно пропорциональна квадрату диаметра шестерни; поэтому при использовании шестерни половинного размера линейная жесткость повышается в четыре раза.
