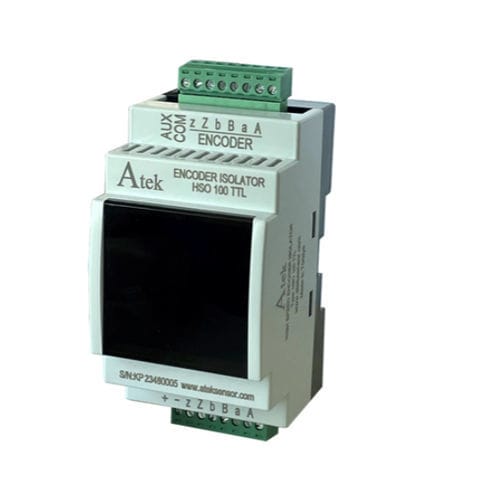

Оптический изолятор HSO

сигналанапряжениятока

Обеспечивает оптическую изоляцию между сигналом энкодера и ПЛК, сервоприводом или другими входными устройствами Возможность изменения напряжения сигнала энкодера в соответствии со входом приемника Преобразование недифференциального выхода (A, B, Z) в дифференциальный выход (A, B, Z, A/, B/, Z/) Преобразование дифференциального выхода (A, B, Z, A/, B/, Z/) в недифференциальный выход (A, B, Z) Преобразование выхода с открытым коллектором в дифференциальный или недифференциальный выход Простой монтаж на панели с системой DIN Rail Универсальный интерфейс между инкрементальным энкодером и приемными устройствами; возможность преобразования недифференциального сигнала в дифференциальный, дифференциального сигнала в недифференциальный; очистка зашумленных сигналов; регулировка напряжения сигнала энкодера в зависимости от приемника; система DIN-рейки Общие характеристики Обеспечивает очистку зашумленных сигналов Может использоваться в качестве повторителя для увеличения расстояния между кабелями Идеально подходит для использования с энкодерами и входами и выходами сигналов энкодеров сервоприводов Marka - Atek ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ - -> Тип выхода изолятора - A, B, Z, A/, B/, Z/ Квадратурный выход Тип входа изолятора / Тип выхода сигнала кодера - Дифференциальный линейный драйвер Недифференциальный (односторонний) линейный драйвер Недифференциальный (односторонний) открытый коллектор Входное напряжение сигнала изолятора / выходное напряжение сигнала кодера - 5-30 В постоянного тока (TTL, RS422, линейный драйвер) Частотная характеристика изолятора - Максимум 1 МГц Напряжение питания изолятора - 6-24 В ПОСТОЯННОГО ТОКА Ток питания изолятора - 75 мА Варианты выходного напряжения изолятора - TTL: 5 В пост. тока Дифференциальный выход линейного драйвера, не зависит от напряжения питания VDC: 5-24 В постоянного тока Дифференциальный выход линейного драйвера, выходное напряжение питания -0,7 В *Должно быть указано при заказе Уровень защиты - Защита от обратной полярности
